Hygiejnisk flow-kontrol med kontraventiler til mejerirør

Kontraventiler er afgørende komponenter i industriel processtyring. De er designet til at kontrollere retningen af ​​en strøm af gas eller væske, så den bevæger sig i en bestemt retning og forhindrer tilbageslag eller tilbagestrømning.

En af de vigtigste funktioner af kontraventiler er at beskytte mod tilbagestrømning. Hvis der opstår et pludseligt trykfald i rørledningen, kan det resultere i en tilbagestrømning af væske eller gas i den modsatte retning, hvilket kan føre til beskadigelse af udstyr og endda fare for personale. Kontraventiler forhindrer denne tilbagestrømning ved at lukke automatisk, når strømmen i rørledningen begynder at bevæge sig i den modsatte retning.

Kontraventiler er også effektive til at kontrollere strømmen af ​​væsker og gas i et system. De kan indstilles til at åbne og lukke ved bestemte trykniveauer, hvilket gør det muligt at styre og regulere strømmen af ​​materialet gennem rørledningen.

Den rette kontraventil afhænger af dimension, driftsforhold og den opgave, den skal løse i jeres anlæg. Kontraventiler kan monteres både vertikalt og horisontalt, så du har fleksibilitet i rørføringen, og de placeres dér i rørsystemet, hvor det er vigtigt at forhindre tilbageslag.

I vores sortiment finder du to typer kontraventiler til mejerirør, der dækker de mest almindelige behov i sanitære procesinstallationer:

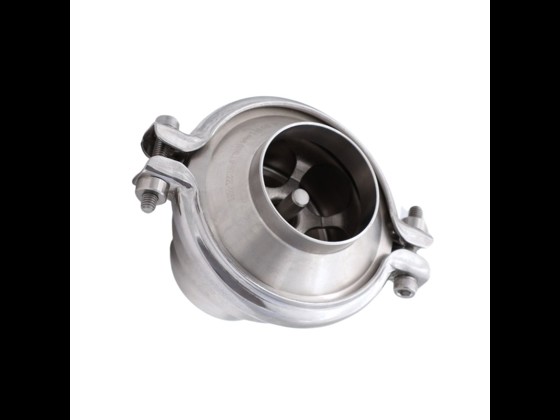

• Kontraventil LKC-2 – en fjederbelastet, 2-delt kontraventil i rustfrit stål AISI 316 med EPDM-pakning, der sikrer ensrettet flow i sanitære mejerirørsinstallationer. Den er let at rengøre og fås i dimensioner fra ø 25 til ø 102 mm.

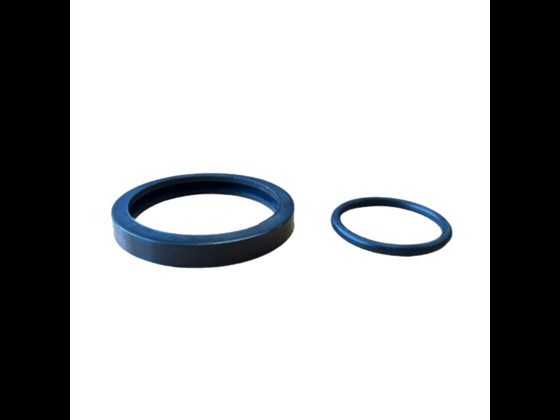

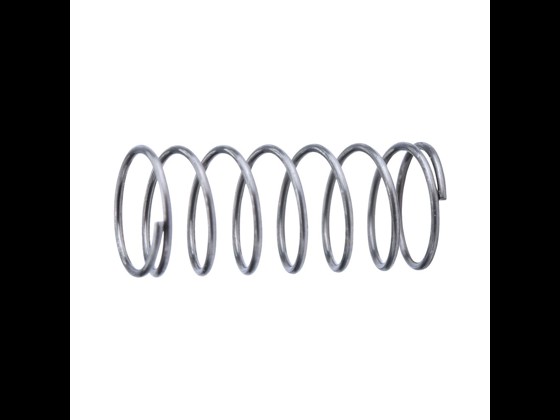

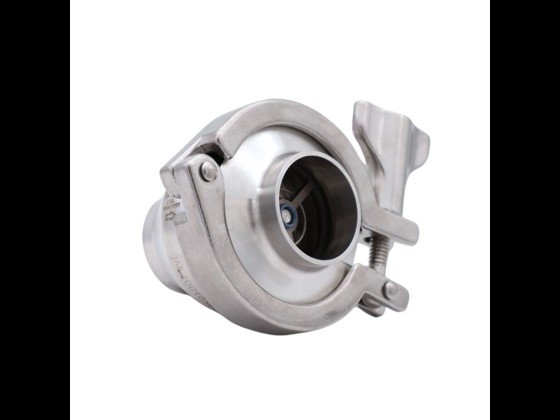

• Kontraventil AWH – en fjederbelastet, 2-delt kontraventil i rustfrit stål AISI 316L med EPDM-pakninger og en indvendig overfladeruhed på Ra ≤ 0,8 µm, som fås i to udførelser med enten ISO-svejseende (1" til 4") eller DIN-svejseende (DN25 til DN100). Til serien kan du desuden bestille fjedre og pakningssæt som separate reservedele, så I kan servicere eksisterende installationer uden at skulle udskifte hele ventilen.

Fælles for begge typer er, at de samles med Clamp-spændering og har en ligeløbende konstruktion med svejseender. De har et arbejdstryk op til 10 bar og dækker et temperaturspænd fra -10°C til +140°C. Pakningerne leveres standard i EPDM, men kan også fås i Viton, hvis mediet kræver det. Vores kontraventiler er egnede til håndtering af både fødevarer og mere aggressive medier i hygiejnisk krævende installationer. Du finder dem i blandt andet:

• Fødevare- og drikkevareproduktion
• Mejerier og bryggerier
• Slagterier og kødforarbejdning
• Farmaceutisk produktion
• Vandsystemer med krav til hygiejnisk design

• Forbedret sikkerhed: Kontraventilen tillader kun flow i én retning og lukker straks, når strømmen vender. Det holder farlige stoffer væk fra steder, hvor de ikke må være, og beskytter jeres udstyr mod skader.
• Beskyttelse mod vandslag: Ved at bremse tilbagestrømning reducerer kontraventiler risikoen for vandslag. Med andre ord den trykstigning, der opstår, når en væske pludseligt skifter retning. Uden den beskyttelse kan vandslag give revner, brud eller deformation i både rør og udstyr.
• Produkt- og udstyrsbeskyttelse: I mejerirør bruges kontraventiler i stor stil til at beskytte jeres færdigprodukt og udstyr mod tilbagestrømmende væsker. Det reducerer risikoen for krydskontaminering og de produktionsstop, der kan følge med.
• Pålidelig drift: En korrekt installeret kontraventil holder jeres rørsystem i gang og mindsker risikoen for uventede driftsstop.

I et sanitært mejerirørssystem er det ikke kun ventilens funktion, der afgør hygiejnen. Overfladeruheden spiller en helt central rolle. Jo glattere den indvendige overflade er, desto færre steder har bakterier og medierester at sætte sig fast – og desto mere effektivt rengøres ventilen under et CIP- eller SIP-forløb.

Vores AWH-kontraventiler er fremstillet med en indvendig overfladeruhed på Ra ≤ 0,8 µm, hvilket matcher kravene i de fleste hygiejniske fødevare- og procesanlæg. I praksis betyder det, at overfladen er glat nok til at modvirke biofilm, lette rengøringen og holde produktkvaliteten i top gennem hele driftscyklussen.

Når du skal installere en kontraventil i jeres rørsystem, kræver det en grundig vurdering af selve systemet. Kontraventiler giver høj sikkerhed mod tilbagestrømning, men de medfører samtidig et vist tryktab, som er værd at tage højde for.

Du bør derfor overveje en række faktorer: risiko for vandslag, acceptabelt tryktab og den økonomiske konsekvens ved at vælge en kontraventil med en for høj sikkerhedsmargen. En grundig analyse hjælper dig med at træffe det rigtige valg, så kontraventilen beskytter jeres system uden at bremse driften unødigt.

At finde den rette kontraventil til jeres specifikke applikation er ikke altid ligetil. Vi har mere end 40 års erfaring i procesindustrien og hjælper jer gerne med at træffe det rigtige valg. Du kan ringe til os på +45 7020 0422 eller skrive til foresporgsel@alfotech.dk. Så vender vi hurtigt tilbage.
