Butterfly-ventiler: En omfattende oversigt

Butterfly-ventiler kommer ind i billedet når vi taler om flowstyring i industrielle processer. Med deres enkle design, effektive ydeevne og pålidelighed, er de ideelle til både væske- og gasapplikationer. Disse ventiler fås i mange varianter, og er fremstillet af forskellige materialer og typer, skræddersyet til specifikke industrielle behov. Denne oversigt giver indsigt i de forskellige typer butterfly-ventiler, deres konstruktion og anvendelser, samt vejledning i at vælge den rette ventil til netop jeres behov.

En butterfly-ventil er en type flowreguleringsventil, der er designet til hurtigt at åbne og lukke. De består af en skive, som kan drejes rundt om en central aksel, og som fungerer ved at tillade eller blokere gennemstrømningen af mediet. Når skiven roterer til en parallelt stående position i forhold til flowretningen, tillades mediet at strømme frit gennem ventilen. Omvendt, når skiven står vinkelret, stopper den mediets passage fuldstændigt.

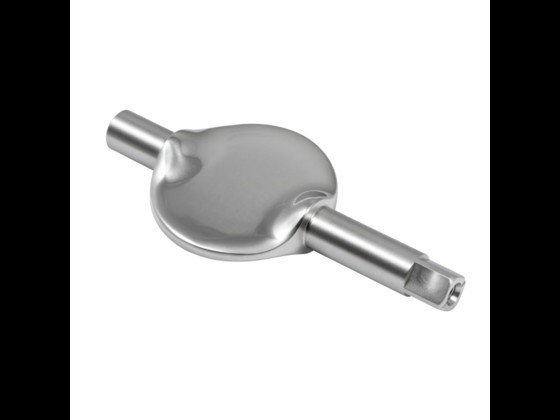

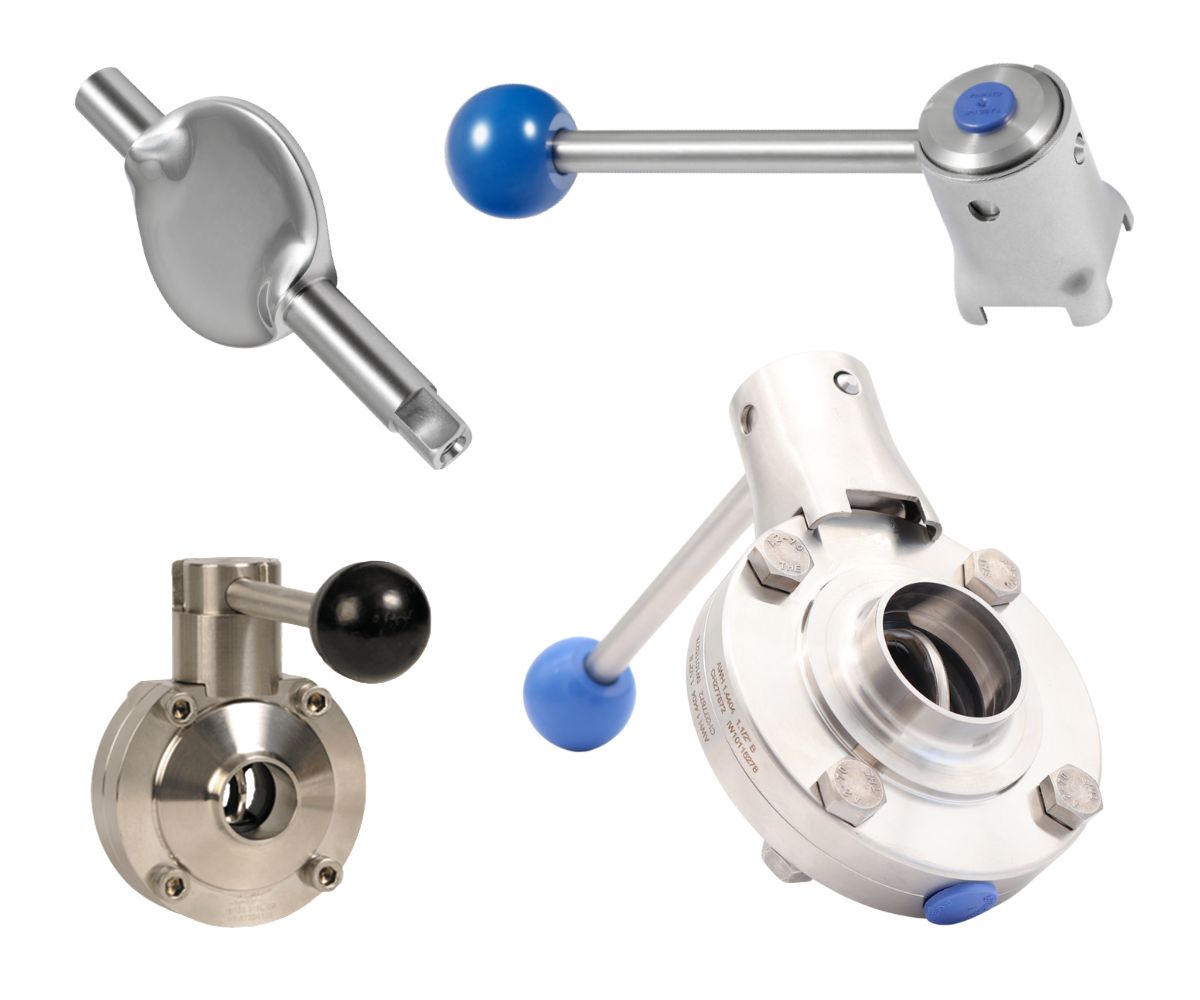

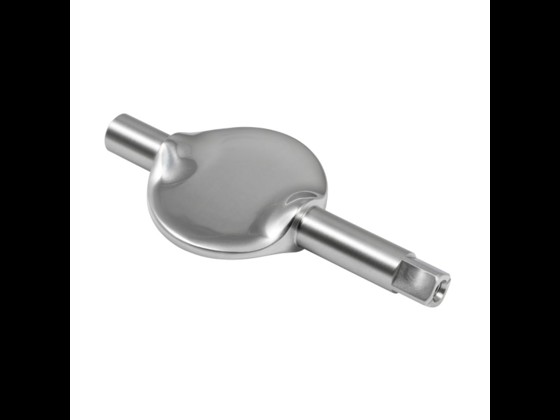

Butterfly-ventiler er kendt for deres enkle opbygning, som kun består af få komponenter: ventilhuset, skiven/spjæld, akslen, bøsningen og sædepakningen.

Se vores bøsniner til butterflyventiler her.

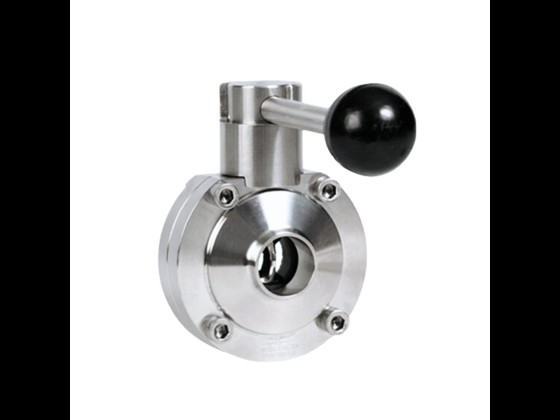

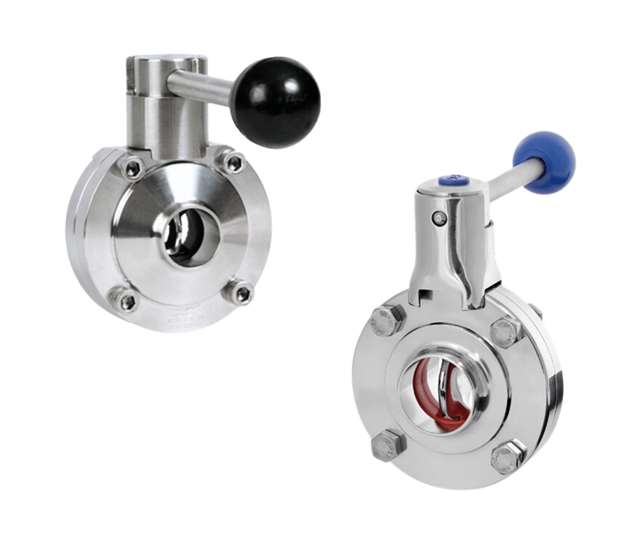

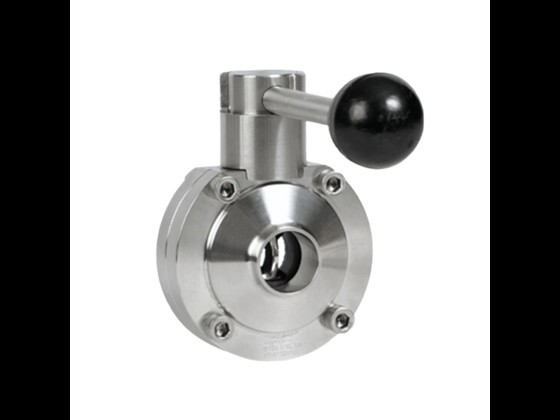

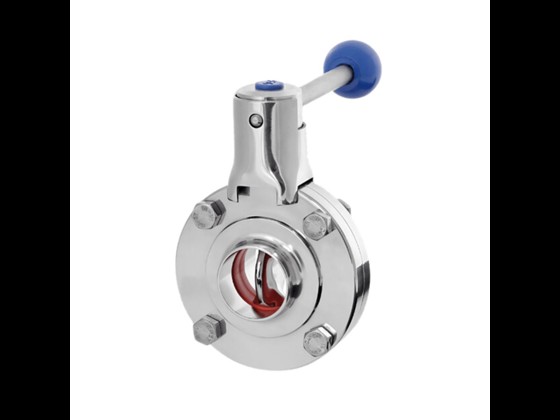

Vi forhandler to forskellige mærker af butterflyventiler: LKB-ventiler og AWH-ventiler. Hos os sælges de to mærker i henholdsvis ISO og DIN standarder. Begge mærker er fremstillet i rustfrit stål AISI 316, som er et materiale kendt for sin korrosionsbestandighed og holdbarhed.

LKB- og AWH-ventiler er ofte brugt i fødevare- og mejeriproduktion samt udbredt i kemiske og farmaceutiske applikationer.

Udover vores standardsortiment står vi altid klar til at hjælpe med andre typer af ventiler.

Forskellen på de to typer; ISO og DIN er størrelsen. I skal se på hvilken standard der passer.

Vores butterflyventiler kommer i tre forskellige slags gummikvaliteter: HNBR, EPDM og Viton.

HNBR: Denne stærke gummitype udmærker sig ved sine evne til at modstå både varme og olie. Et godt materiale til applikationer med høj belastning og aggressive midler.

EPDM: Velegnet til håndtering af vand, damp og kemikalier. Gummien bruges hyppigt i fødevareindustrien, grundet dens evne til at modstå et højt fugtindhold. Bemærk dog at den ikke tåler olie.

Viton: Viton tåler ekstremt høje temperaturer og aggressive kemikalier. Viton bevarer sin elasticitet og integritet under disse forhold, hvilket gør den til et pålideligt valg for tætninger, pakninger og andre komponenter i kemindustrien.

Butterfly-ventiler tilbyder en række fordele, som gør dem yderst effektive i daglig drift:

Lav friktion: På grund af deres simple design, hvor skiven roterer i stedet for at bevæge sig lineært, skabes der minimal friktion mellem de bevægelige dele. Dette mindsker sliddet på både ventilen og pakningerne, hvilket forlænger levetiden og reducerer vedligeholdelsesbehovet.

Nem installation: Butterfly-ventilernes kompakte og lette konstruktion gør installationen både hurtig og problemfri. De kan installeres i enhver retning, hvilket gør dem meget fleksible i brug. Dog anbefales det at montere dem i en oprejst position, især for større ventiler, for at reducere belastningen på akslen. Sørg for, at monteringsstedet er rent og fri for eventuelle forhindringer, der kan vanskeliggøre installationen. Opsætningen af butterfly-ventiler kan udføres hurtigt og nemt, hvis følgende retningslinjer følges:

Placering: Butterfly-ventiler kan installeres i enhver retning, men det anbefales at placere dem oprejst, især for større ventiler, da dette reducerer belastningen på akslen.

Forberedelse: Sørg for, at monteringsstedet er rent og fri for forhindringer, der kan komplicere monteringen. Det er også vigtigt at sikre, at rørene eller slangerne, der tilsluttes ventilen, er korrekt dimensioneret og justeret.

Fastgørelse: Fastgør ventilen til monteringsflangen ved hjælp af passende bolte og møtrikker. Sørg for, at ventilen er jævnt fastspændt for at forhindre utætheder, men undgå overstramning, da dette kan skade ventilen.

Forbindelse: Tilslut rørene eller slangerne til ventilen og fastgør dem ved hjælp af clamps eller svejsninger. Sørg for, at forbindelserne er tætte for at undgå lækager.

Afprøvning: Efter installationen skal ventilen kontrolleres for lækager og sikres, at den fungerer korrekt, og at dens position let kan ændres uden problemer.

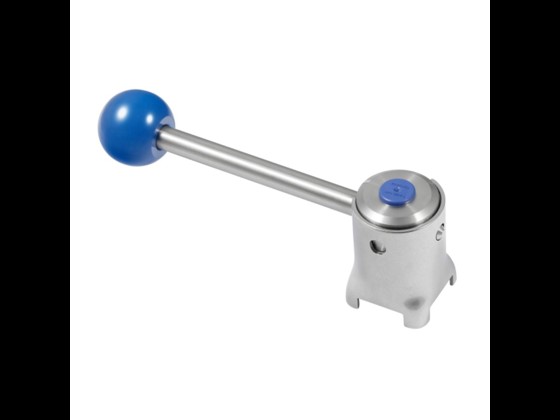

Hurtig betjening: Den roterende bevægelse af skiven gør butterfly-ventilerne lette at åbne og lukke med enten en manuel håndtag, en elektrisk eller pneumatisk aktuator. Dette muliggør en hurtig og præcis regulering af gennemstrømningen, hvilket kan være vigtigt i processer, hvor flowkontrol er afgørende for produktkvalitet eller sikkerhed.

For at opnå optimal ydeevne er det vigtigt at vælge den butterfly-ventil, der bedst matcher de specifikke krav i jeres applikation. Allervigtigst afhænger det af hvad der skal flyde igennem ventilen.

Miljøforhold: Det er afgørende at vurdere det miljø, hvor ventilen skal installeres. Er der en aggressiv kemisk atmosfære, eller er temperaturen høj? Disse faktorer bestemmer, hvilket materiale ventilen skal være fremstillet af.

Tryk- og temperaturkrav: Det er nødvendigt at vælge en ventil, der kan imødekomme applikationens tryk- og temperaturforhold. Viton og HNBR er ideelle til høje temperaturer og kemiske applikationer, mens EPDM er velegnet til varme væsker som damp.

Medietype: Hvilket medium skal ventilen styre? Væske, gas eller en blanding? Mediets karakter stiller ofte specifikke krav til ventilens materialer, såsom kemikaliebestandighed eller slidstyrke.

Hvis I er det mindste i tvivl om, hvilken løsning der er den rigtige for jer, kan I kontakte vores professionelle salgsteam. De står altid til rådighed med rådgivning og vejledning på telefon +45 702 00 422 og e-mail alfotech@alfotech.dk.

Ja, butterfly-ventiler er yderst alsidige og kan effektivt regulere både væsker og gasser. De er designet til at fungere i en bred vifte af industrielle applikationer, hvor præcis styring er nødvendig. Det er dog afgørende, at materialevalg og tætning er nøje tilpasset til det specifikke medium og de driftsbetingelser, som ventilen vil møde, såsom temperatur og tryk. Dette sikrer optimal funktion og en lang holdbarhed.

For at sikre en pålidelig funktion af en butterfly-ventil er det vigtigt at udføre regelmæssige inspektioner for at opdage tegn på slid, korrosion eller lækager. Pakninger og tætninger bør kontrolleres jævnligt og udskiftes efter behov for at forhindre driftsproblemer. Bevægelige dele skal holdes rene og smurte for at sikre let betjening og reducere friktion. En veldokumenteret vedligeholdelsesplan kan forlænge ventilens levetid og sikre en sikker drift.
