Kugleventiler til flow-regulering af medier

En kugleventil er en af de mest driftssikre løsninger, når væsker, gasser eller mættet damp skal afspærres eller omdirigeres i et procesanlæg. Konstruktionen er enkel: en gennemboret kugle sidder mellem to sæder, og med en kvart omdrejning på håndtaget åbner eller lukker du for flowet. Det giver dig en hurtig, kontant betjening og en tæt afspærring, der holder, selv ved højt tryk og skiftende temperaturer.

Den brede materialekompatibilitet gør kugleventilen velegnet til en lang række medier i procesindustrien, herunder vand, olie, gas, kemikalier og mættet damp.

Vi tilbyder et bredt udvalg af kugleventiler i rustfrit stål AISI 316 med pakninger i PTFE.  Fælles for sortimentet er den glatte, rengøringsvenlige udvendige overflade, den automatiske sikkerhedslås på håndtaget og det fulde gennemløb, der sikrer et højt flow med minimalt trykfald.

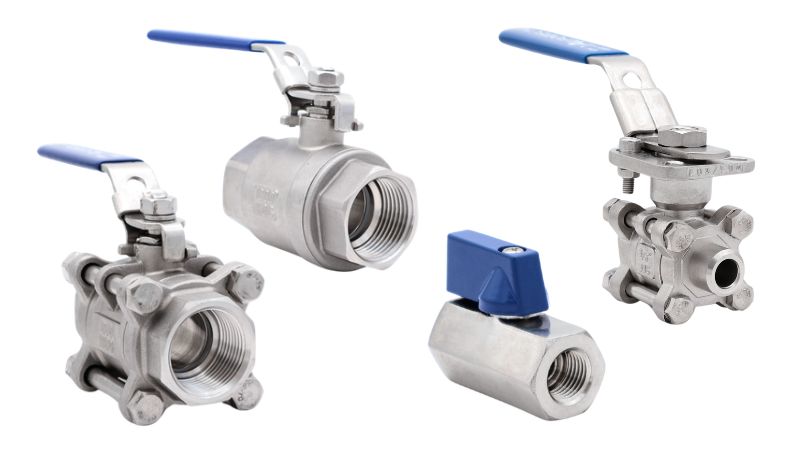

Vores program af kugleventiler er bygget op omkring tre hovedtyper: 2-delte, 3-delte og 3-vejs. Hver type har sine styrker og passer til forskellige krav til vedligeholdelse, hygiejne og flow-styring.

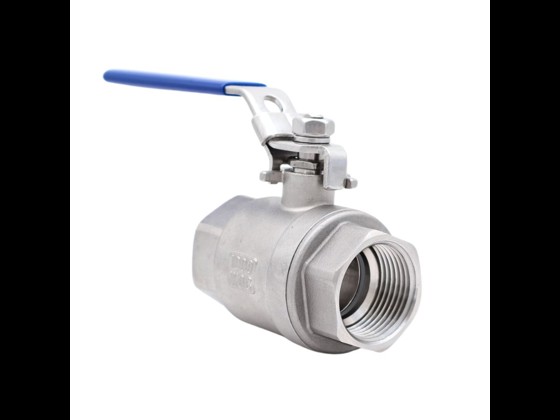

• 2-delte kugleventiler består af to dele, der kan adskilles for inspektion og service. Konstruktionen er kompakt og økonomisk, og det gør den til et oplagt valg til enklere afspærringsopgaver i forsynings- og utility-linjer.

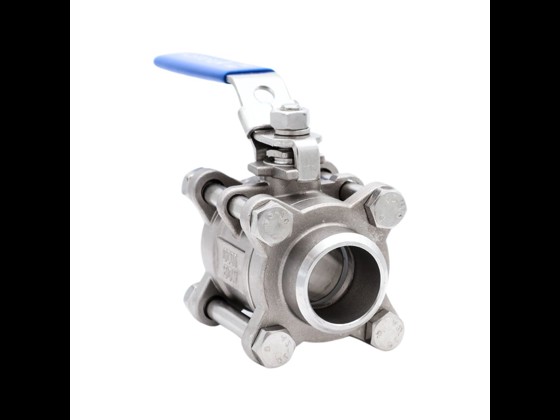

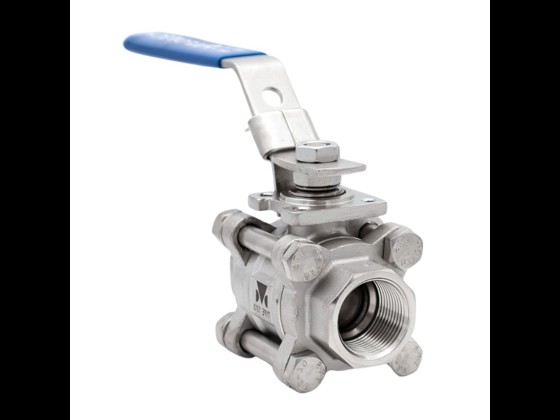

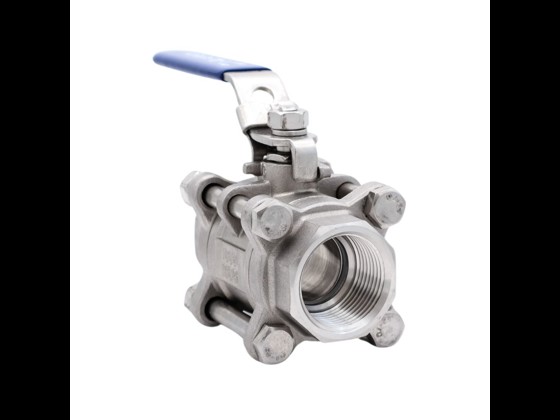

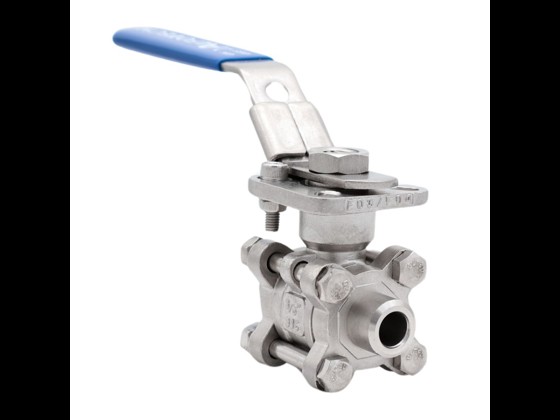

• 3-delte kugleventiler er bygget til nem adskillelse. Du kan tage centersektionen ud, mens endestykkerne forbliver i rørsystemet, og det forenkler både rengøring og udskiftning af pakninger markant. 3-delte modeller fås også med svejseender og med ISO-top, der gør dem klar til montage af en aktuator.

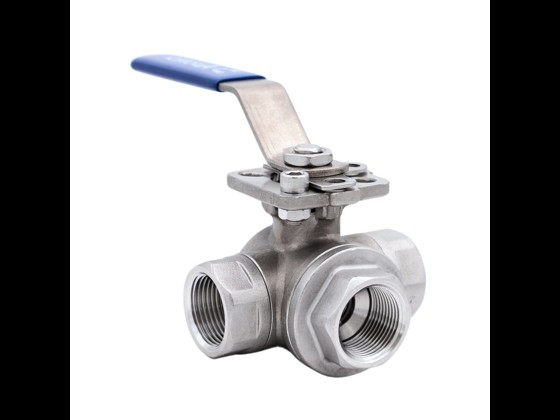

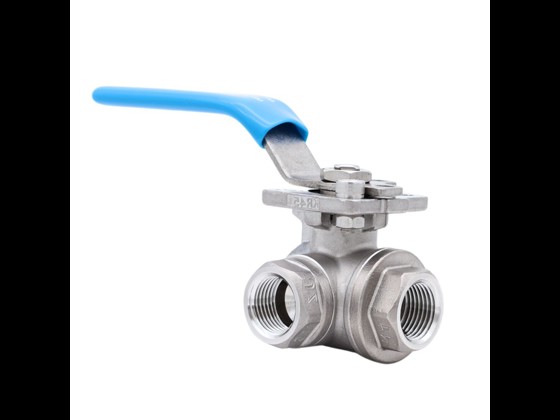

• 3-vejs kugleventiler har tre tilslutningsporte og bruges, når flowet skal ledes mellem flere linjer. De fås med L-boret kugle til omdirigering mellem to porte eller med T-boret kugle, der også tillader sammenblanding eller samtidig åbning. 3-vejs modellerne har reduceret gennemløb.

Fælles for alle vores varianter er, at pakningen er fremstillet i PTFE – et materiale, der kombinerer bred kemisk resistens med en lav friktion, som gør ventilen let at betjene over tid.

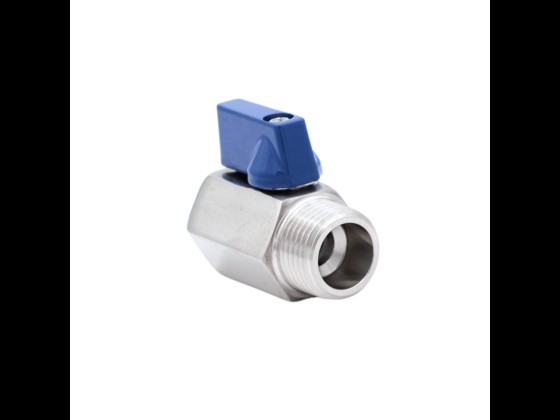

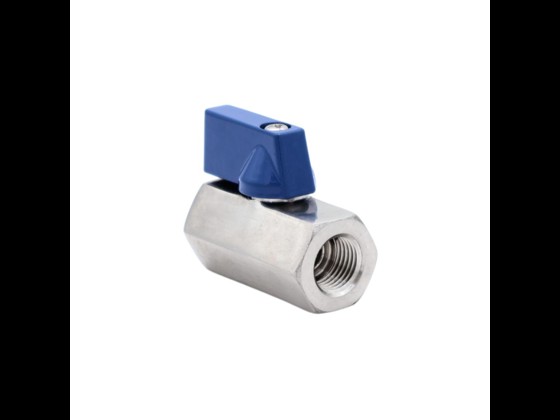

Når pladsen er begrænset, og trykniveauet er moderat, er en mini-kuglehane ofte det rigtige valg. Mini-modellerne er fremstillet i rustfrit stål AISI 316 med håndtag i aluminium og PTFE-pakning, og de leveres i to konfigurationer: med muffe/muffe i begge ender eller med muffe/nippel som overgangsløsning.

Mini-kuglehaner er velegnede til afspærring af luft, vand og andre væsker i mindre forsyningsledninger, hvor den kompakte konstruktion er en fordel. De tåler et driftsområde fra -25°C til +180°C og et tryk på op til 63 bar, hvilket gør dem modstandsdygtige over for mange processer.

Fremgangsmåden for installation og demontering varierer med applikationen og den konkrete type kugleventil, men de overordnede trin går igen i de fleste tilfælde.

Installation

Start med at vælge en passende placering mellem de to rørledninger, og tilslut kugleventilen med de rigtige fittings og pakninger. Kontrollér, at ventilen har den korrekte størrelse og konfiguration, og at den er dimensioneret til de tryk- og temperaturbelastninger, systemet udsætter den for.

Spænd alle fittings omkring kugleventilen jævnt og fast – men undgå at overstramme, da det kan beskadige både ventilhus og pakninger. Sørg samtidig for, at ventilens materiale er kompatibelt med rørmaterialet, så du undgår galvanisk korrosion eller andre uhensigtsmæssige materialesammensætninger.
Når ventilen er monteret, bør du teste den for tæthed og smidig betjening, inden anlægget tages i drift.

Demontering

Luk først ventilen, og aflast trykket i rørstrækningen, inden du går i gang. Fjern derefter de fittings, der holder kugleventilen på plads, sammen med eventuelle pakninger.

Når kugleventilen er ude, bør du inspicere den for tegn på slid eller skade – fx revner, korrosion, slappe sæder eller en kugle, der ikke længere drejer frit. Hvis ventilen skal udskiftes, følger du samme fremgangsmåde som ved installationen.

Kugleventilens popularitet i procesindustrien skyldes en kombination af enkelhed, tæthed og lang levetid. Her er de 5 fordele, der betyder mest i hverdagen:

1. Højt flow og lavt trykfald: Den store åbningsdiameter og den strømlinede passage gennem kuglen giver minimal modstand ved fuldt gennemløb. Det er særlig vigtigt i linjer, hvor flowet skal frem uden energispild eller unødig pumpebelastning.
2. Hurtig og præcis betjening: En kvart omdrejning er alt, hvad der skal til for at skifte mellem fuldt åben og fuldt lukket. Det gør ventilen hurtig at bruge manuelt og nem at automatisere med en aktuator, hvor I skal integrere flow-styringen i et overordnet system.
3. Tæt afspærring under tryk: Kuglen presses mod sæderne og danner en pålidelig tætning, selv ved højt tryk. Det reducerer risikoen for lækager og krydskontaminering.
4. Mekanisk stop og sikker betjening: Kugleventilens design giver indbyggede mekaniske stop, så håndtaget altid rammer præcist i positionen for helt åben eller helt lukket. Vores standard-modeller leveres derudover med en automatisk sikkerhedslås på håndtaget, der modvirker utilsigtet betjening under drift og vedligeholdelse.
5. Robust design til industrielle forhold: Vores sortiment i korrosionsbestandigt syrefast stål (AISI 316) dækker temperaturer fra -50°C til +220°C, et arbejdstryk op til 63 bar og mættet damp op til 15 bar ved +180°C. Det gør ventilen velegnet til de kemikalier og medier, der normalt indgår i fødevare- og farmaceutisk produktion.
