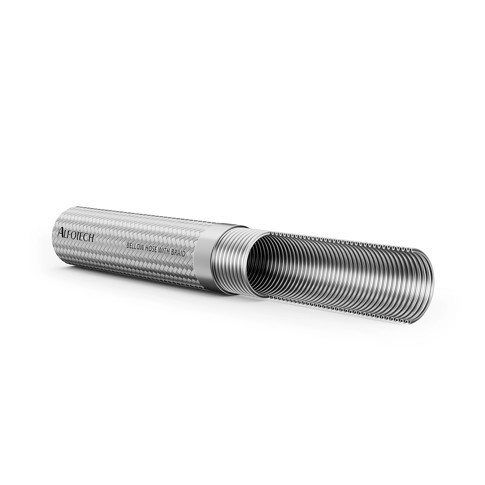

Bælgslange

Anvendelse:

Korrugeret og fleksibel medium duty stålbælgslange velegnet til meget høje temperaturer og tryk. Anvendes typisk i forbindelse med hedvand eller andre forsyningsinstallationer.

Konstruktion:

Udvendigt er slangen beskyttet med AISI 304L eller 316 rustfri stålflet. Indvendigt er slangen fremstillet i korrugeret AISI 316 eller AISI 321L rustfrit stål. Udvendigt kan slangen betrækkes med silikone for højere hygiejnisk overflade, samt beskyttelse for varme op til +200°C.

Slangen kan leveres med koblinger i flere standarder, eksempelvis BSP og hygiejniske koblinger.

Sikkerhedsfaktor:

Sikkerhedsfaktor: ≥ 4 gange arbejdstryk.

Tryk:

Alle tryk er angivet ved temperaturen +20°C.

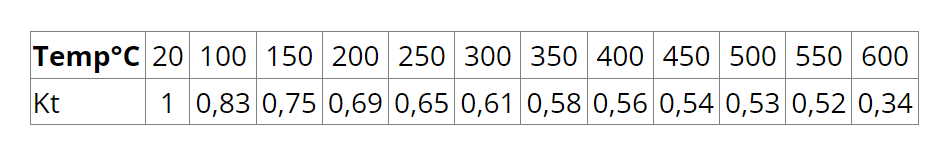

Fleksible bælgslanger fungerer effektivt inden for et temperaturområde, der strækker sig fra -273°C til +600°C. Dette driftsområde påvirkes af de materialer, der anvendes til fittings og de anvendte svejsemetoder. Værdierne for arbejdstryksnedsættelse (WPD) varierer med temperaturændringer som vist i tabellen (se billede).

Eksempel: Hvis arbejdstrykket er opgivet til 100 bar ved +20°C, så vil arbejdstrykket ved +250°C være 65 bar.

Standarder:

European ISO 10380 Standard, ISO 9001/2000, samt EU-direktiv 2014/68.

Varenummer Indv. dia.
mm.
Udv. dia.
mm.
Dynamisk bøjningsradius
mm.
Statisk bøjningsradius
mm.
Arbejdstryk
bar
Sprængtryk
bar
Farve Nettovægt
kg.
Basisenhed Antal
0429040060 6,0 11,0 124,0 50,0 125,0 500,0 Rustfri 0,200 MTR
0429040080 8,0 13,5 100,0 25,0 100,0 400,0 Rustfri 0,140 MTR
0429040100 10,0 15,5 150,0 40,0 90,0 360,0 Rustfri 0,190 MTR
0429040130 12,0 18,5 200,0 50,0 80,0 320,0 Rustfri 0,360 MTR
0429040160 15,8 24,0 146,0 32,0 63,0 252,0 Rustfri 0,430 MTR
0429040200 20,0 28,5 200,0 70,0 64,0 256,0 Rustfri 0,480 MTR
0429040250 25,0 33,5 200,0 90,0 50,0 200,0 Rustfri 0,650 MTR
0429040320 32,0 43,0 250,0 110,0 40,0 160,0 Rustfri 0,760 MTR
0429040380 40,0 52,5 250,0 130,0 30,0 120,0 Rustfri 1,050 MTR
0429040510 50,0 67,2 350,0 175,0 28,0 112,0 Rustfri 1,440 MTR
0429040640 63,5 83,0 410,0 200,0 24,0 96,0 Rustfri 1,690 MTR
0429040760 76,0 97,0 475,0 205,0 18,0 72,0 Rustfri 2,090 MTR
0429041000 100,0 119,0 575,0 230,0 16,0 64,0 Rustfri 2,750 MTR
0429041250 125,0 152,5 700,0 280,0 12,0 48,0 Rustfri 4,930 MTR
0429041500 150,0 177,5 850,0 320,0 9,0 36,0 Rustfri 5,840 MTR
0429042000 200,0 228,0 1015,0 435,0 6,0 24,0 Rustfri 8,760 MTR
Forbehold for forkert produktdata, variationer i billeder/videoer, samt pris- og valutakursændringer.
