Patrontætning LSC40-F

Anvendelse:

Enkeltpatron til forsegling af roterende aksel og forhindring af væske- eller gaslækager.

Bemærk at produktet kan leveres i flere forskellige dimensioner og materialer end de angivne. Kontakt os gerne for mere information.

Konstruktion:

  • Multispring
  • Afbalanceret
  • Med 4 montagehuller
  • Ikke afhængig af rotationsretningen
  • Med skylleforbindelser til skylning, rengøring og afkøling mellem pakningens gnidningsflader
Download datablad

Tekniske specifikationer

Kvalitet:

  • Flange i rustfrit stål AISI 316
  • Bøsning i Hastelloy

Driftsgrænser:

d1 = diameter, p = pressure, v = velocity, t = temperature

  • d1 = 25 ÷ 100 mm
  • p = 25 kg/cm2
  • v = 16 m/s
  • t = -15 ÷ +200°C

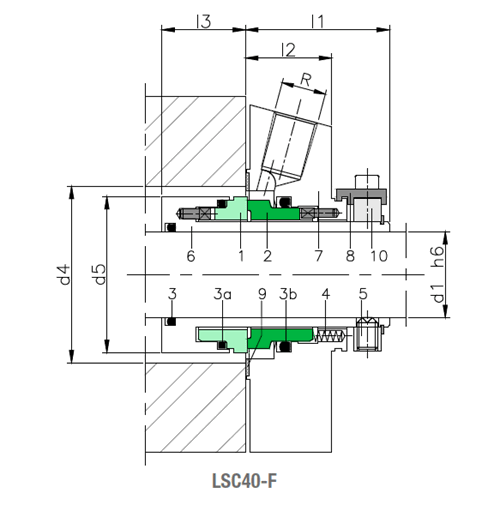

Komponenter:

  1. Roterende del
  2. Stationær del
  3. O-ringe
  4. Fjedre
  5. Stilleskruer
  6. Bøsning
  7. Flange
  8. Indstillingsclips
  9. Fladpakning
  10. Fastgørelsesring

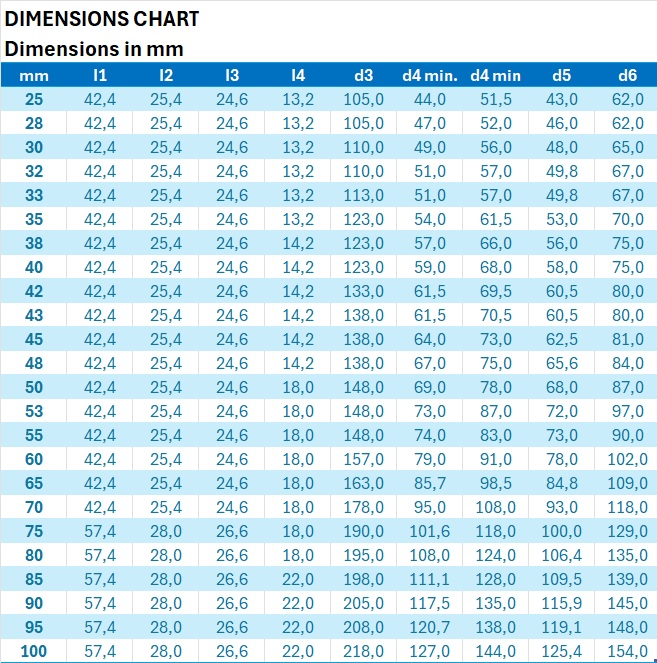

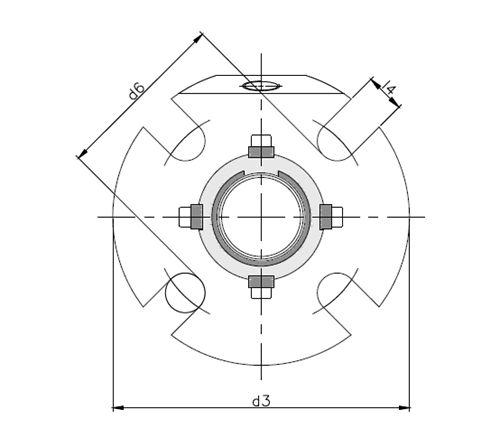

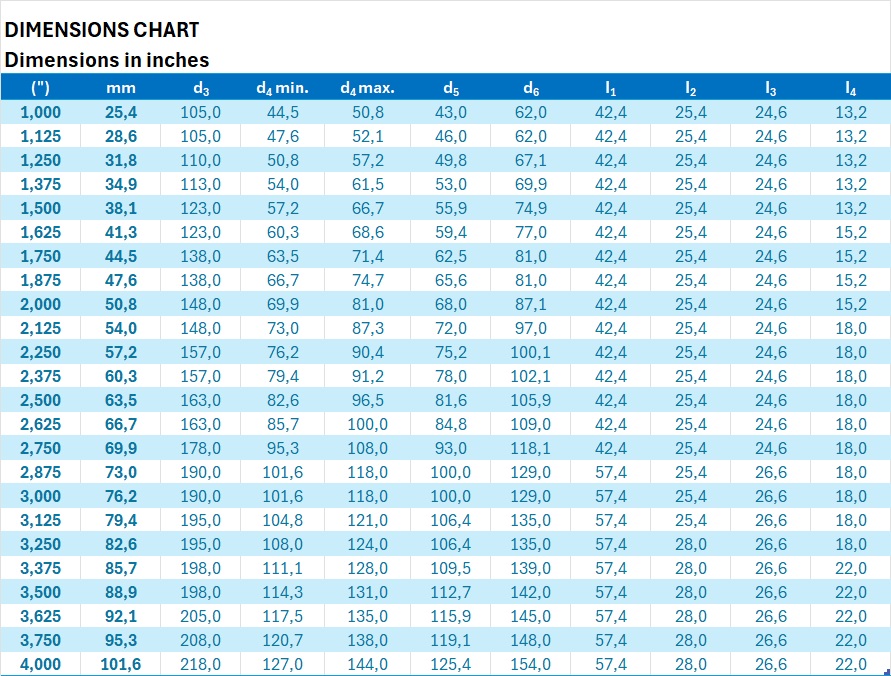

Varenummer Længde L1
mm. 		Længde L3
mm. 		Radius
tomme 		Aksel dia.
mm. 		Dia. mm.
D3 		Dia. mm.
D4 		Dia. mm.
D5 		Dia. mm.
D6 		Bolt dele
dia. mm. LK 		Stationær del
materiale 		Roterende del
materiale 		Gummi
kvalitet 		Basisenhed
03454010305V
42,4
24,6
1/4" NPT
30,0
110,0
49,0 - 56,0
48,0
65,0
13,2
Sic
Kul
Viton
STK
03454010307V
42,4
24,6
1/4" NPT
30,0
110
49,0 - 56,0
48,0
65,0
13,2
Sic
Sic
Viton
STK
03454010605V
42,4
24,6
3/8" NPT
60,0
157,0
79,0 - 91,0
78,0
102,0
18,0
Sic
Kul
Viton
STK
03454010607V
42,4
24,6
3/8" NTP
60,0
157,0
79,0 - 91,0
78,0
102,0
18,0
Sic
Sic
Viton
STK
03454010705V
42,4
24,6
3/8" NPT
70,0
178,0
95,0 - 108,0
93,0
118,0
18,0
Sic
Kul
Viton
STK
03454010707V
42,4
24,6
3/8" NPT
70,0
178,0
95,0 - 108,0
93,0
118,0
18,0
Sic
Sic
Viton
STK
