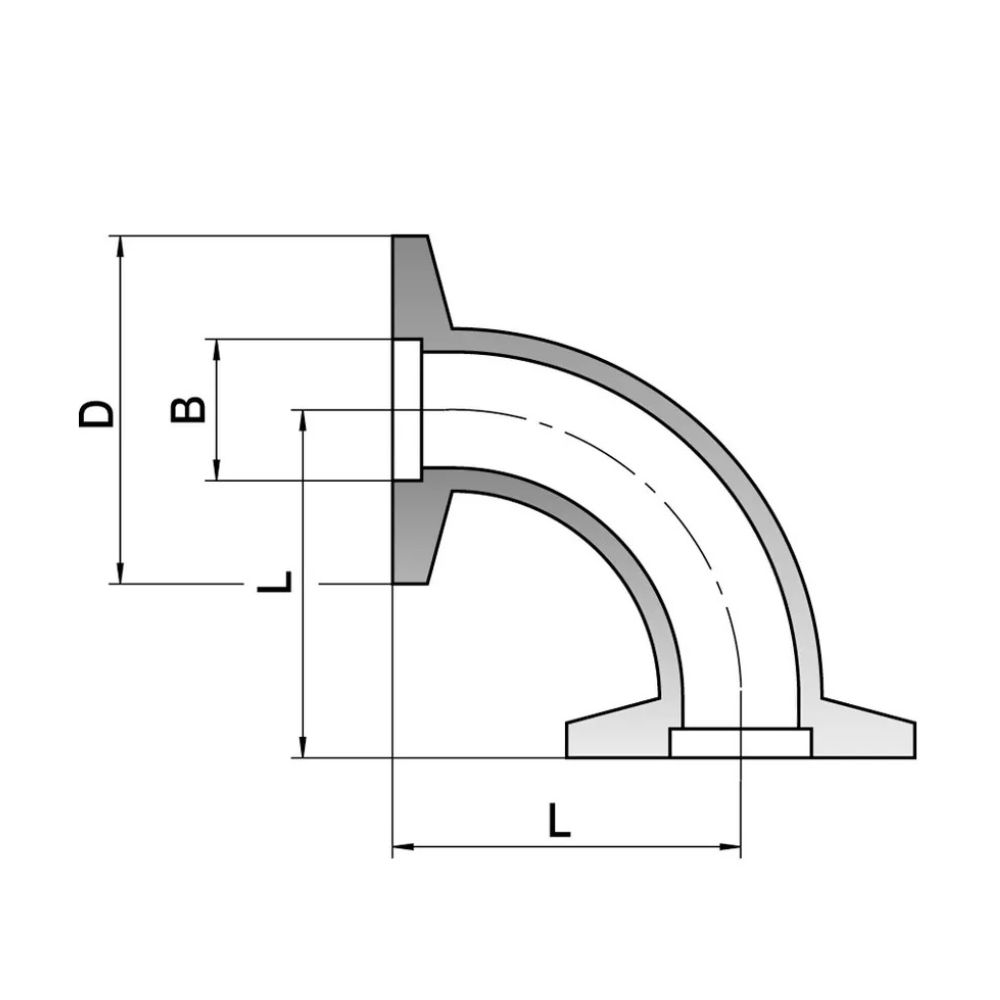

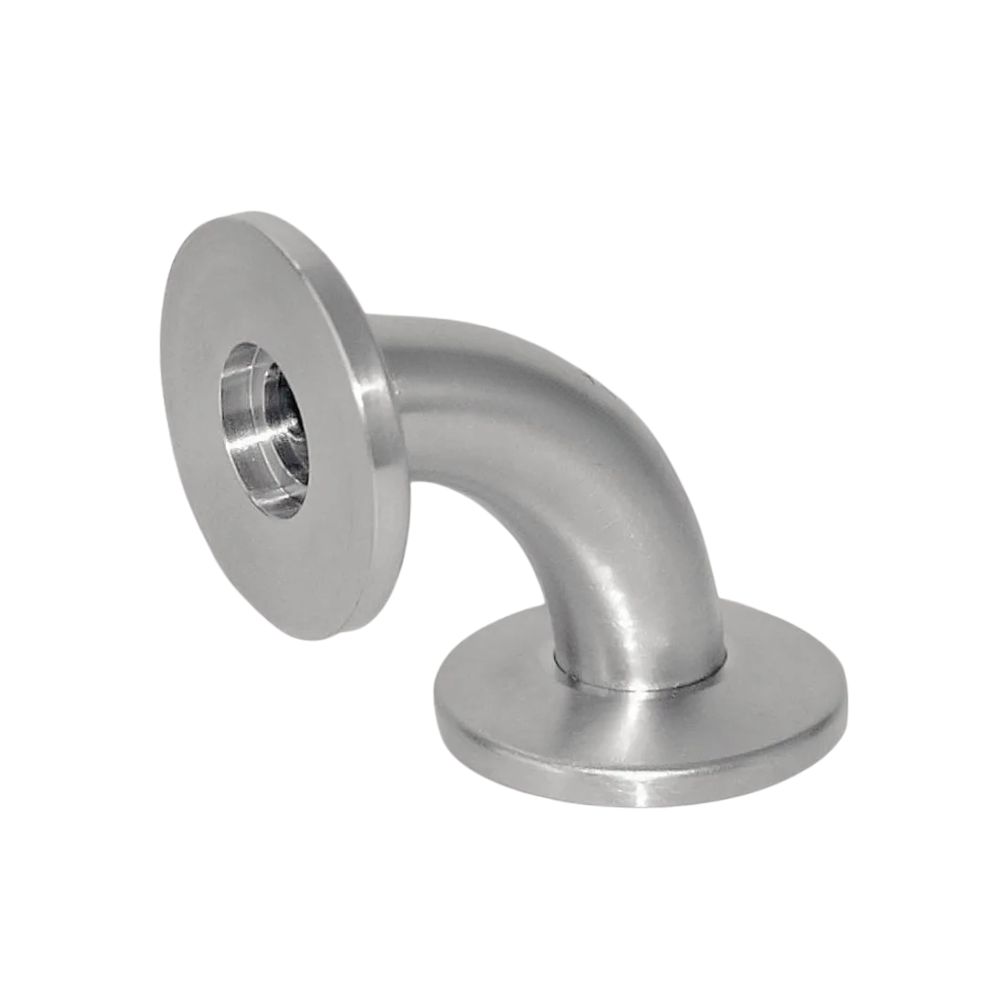

Vakuumbøjning, 90°, KF

Anvendelse:

Vakuumbøjning efter KF-standarden (Klein Flange), der anvendes til at ændre rørføringens retning med 90° i et vakuumsystem. Bøjningen muliggør en kompakt og præcis vinkelændring mellem systemets øvrige komponenter, såsom rør, ventiler, vakuumkamre og pumper. Da samlingen monteres og afmonteres helt uden brug af værktøj, er den ideel til fleksible vakuumsystemer med hyppig vedligeholdelse eller løbende ændringer i opbygningen.

Konstruktion:

Bøjningen er udført med en glat indvendig radius for at sikre optimal gennemstrømning og minimal modstand i vakuumsystemet. Den monteres i begge ender ved hjælp af standard centreringsringe med indbyggede pakninger, som fikseres med udvendige KF-klemmer. Konstruktionen sikrer en hurtig og pålidelig tætning, der er velegnet til både lavt, mellem og højt vakuum.

• Overholder standarderne DIN 28403 og ISO 2861.
• Tilslutninger leveres fra DN10 til DN50.
• Vakuumtrykket afhænger af det valgte O-ring-materiale.

Kvalitet:

Fremstillet i rustfrit stål AISI 316L. Materialet og den præcise udformning garanterer optimal korrosionsbestandighed og fuld kompatibilitet med andre standardiserede KF-komponenter i overensstemmelse med de gældende DIN/ISO-standarder.
