Vakuumflange, koncentrisk reduktion, KF

Anvendelse:

Vakuumflange efter KF-standarden (Klein Flange) med indbygget, koncentrisk reduktion, der gør det muligt at forbinde to forskellige rørdimensioner direkte i én og samme komponent. Flangen sikrer en jævn og centreret overgang i vakuumsystemet mellem komponenter (såsom rør, ventiler og pumper) med uens tilslutningsstørrelser. Da samlingen monteres og afmonteres helt uden brug af værktøj, er den ideel til fleksible vakuumsystemer med hyppig vedligeholdelse eller løbende ændringer i opbygningen.

Konstruktion:

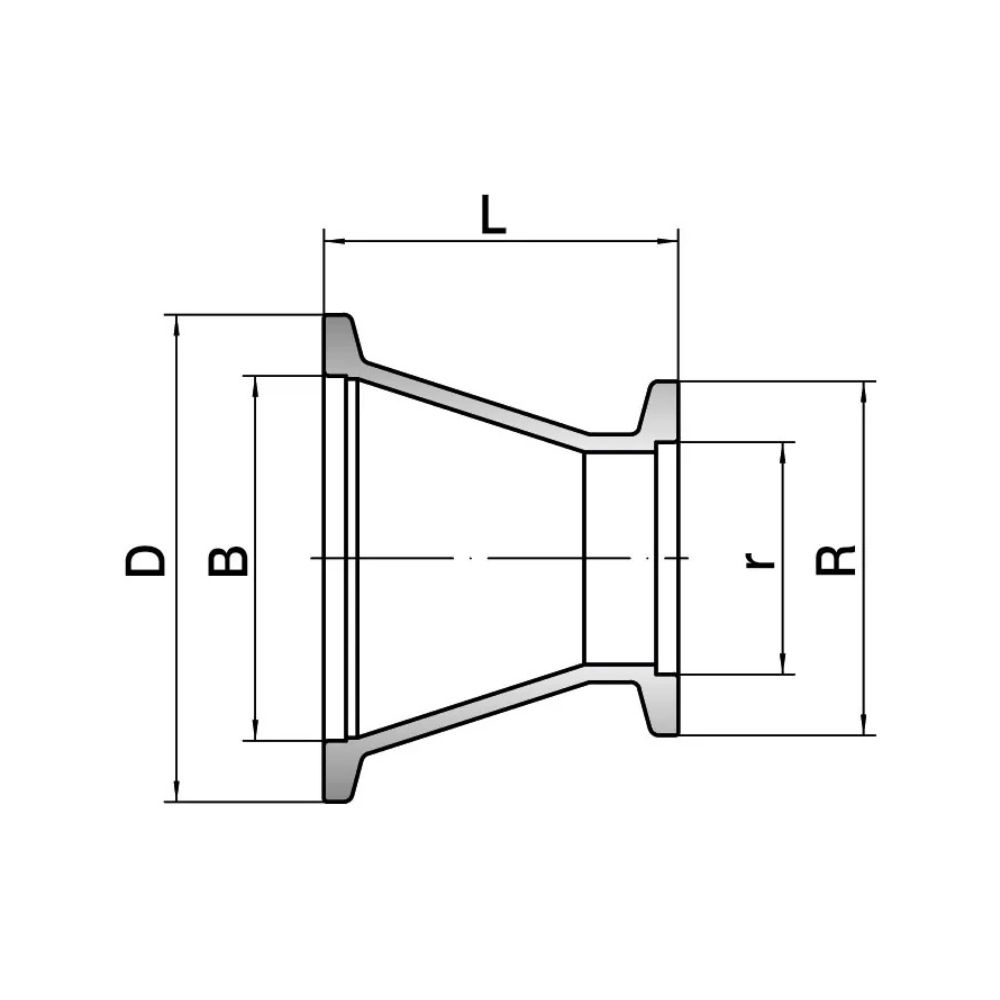

Komponenten er udført som en helstøbt, integreret reduktion med en konisk udformning, der minimerer flowmodstand og turbulens i overgangen. Den monteres i begge ender ved hjælp af standard centreringsringe med indbyggede pakninger, som fikseres med udvendige KF-klemmer. Konstruktionen sikrer en hurtig og pålidelig tætning, der er velegnet til både lavt, mellem og højt vakuum.

• Overholder standarderne DIN 28403 og ISO 2861.
• Tilslutninger leveres i dimensioner fra DN25/10 til DN50/40.
• Vakuumtrykket afhænger af det valgte O-ring-materiale.

Kvalitet:

Fremstillet i rustfrit stål AISI 316L. Materialet og den præcise udformning garanterer optimal korrosionsbestandighed og fuld kompatibilitet med andre standardiserede KF-komponenter i overensstemmelse med de gældende DIN/ISO-standarder.

Vakuum/undertryk:

10^-7 mbar.
