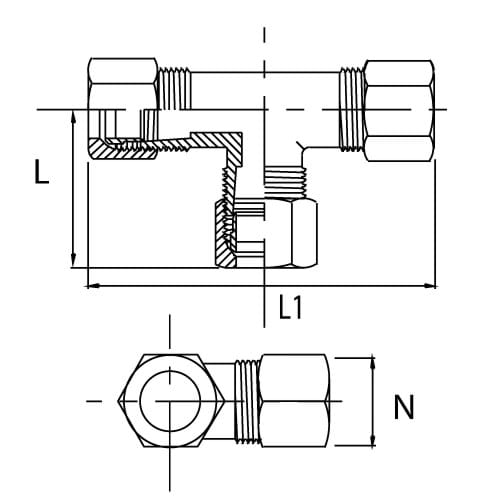

T-union.png zoom-icon

T-union, DIN 2353, rustfri AISI 316L

Anvendelse:

Anvendes til komprimeret luft, vand, olie og kemiske produkter.

Konstruktion:

Fremstillet i rustfrit stål AISI 316L, DIN 2353.

Tekniske specifikationer

Tryk:

Arbejdstryk ved 20°C, 6-15 mm for 250 bar, 18-22 mm for 160 bar.

Temperatur:

Temperatur dækker fra -60°C til +400°C .

Varenummer Indbygningsmål L
mm.
Indbygningsmål L1
mm.
Nøglevidde omløber
mm.
Nettovægt
kg.
Basisenhed Arbejdstryk
bar
Rør dim. 1 - mm.
0100640006
27,0
54,0
14,0
0,050
STK
6,0
0100640008
29,0
58,0
17,0
0,075
STK
8,0
0100640010
30,0
60,0
19,0
0,110
STK
10,0
0100640012
32,0
64,0
22,0
0,190
STK
12,0
0100640015
36,0
72,0
27,0
0,225
STK
15,0
0100640018
40,0
80,0
32,0
0,320
STK
18,0
0100640022
44,0
88,0
36,0
0,350
STK
22,0
