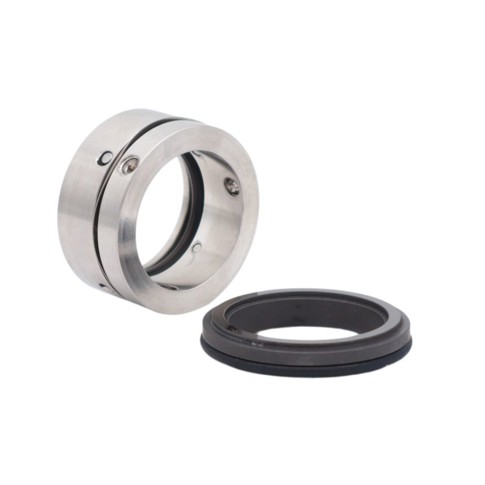

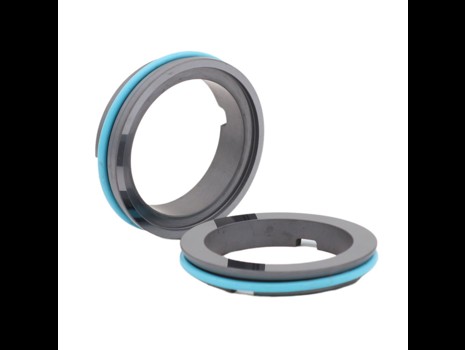

IBEX akseltætning

Anvendelse:

Akseltætning til IBEX pumper.

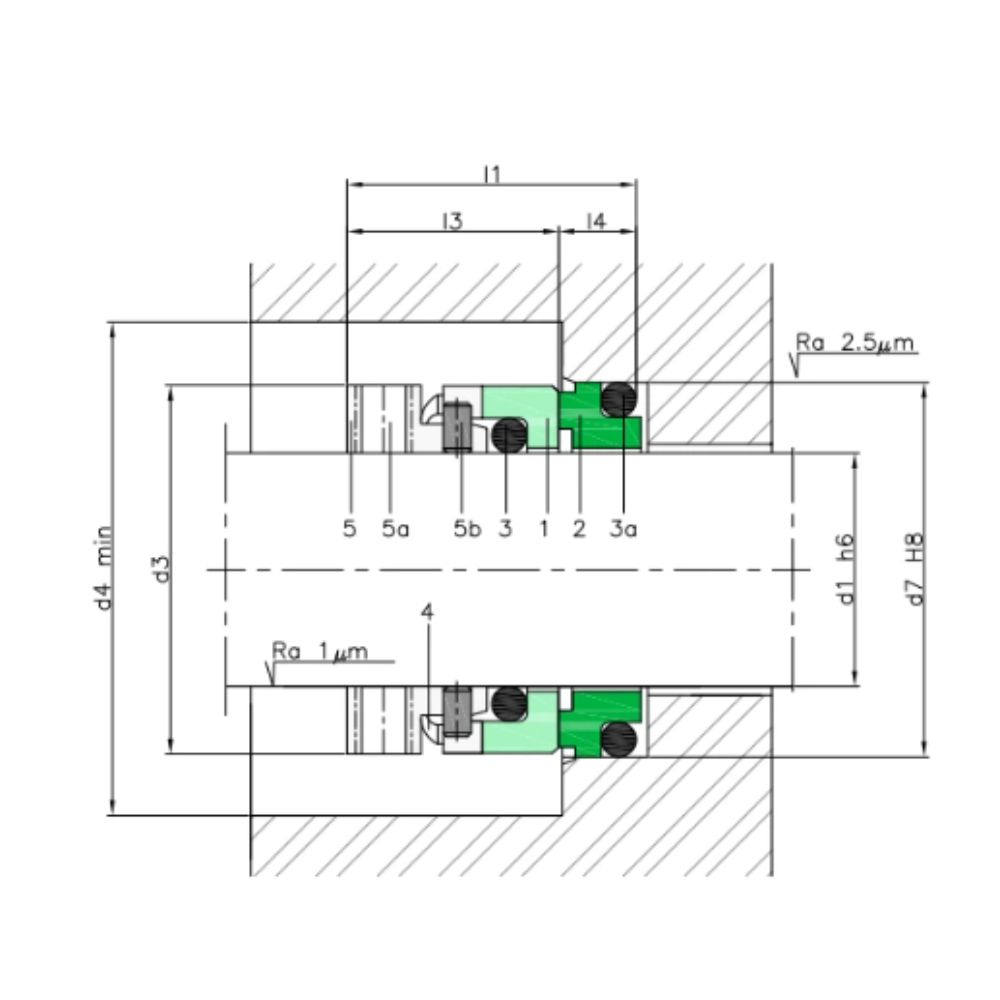

Konstruktion:

  • Akseltætning med bølgefjeder
  • Den roterende del fastholdes på aksel med tre skruer
  • Sædet er forsynet med O-ring der holder det i position
  • Har en O-ring, der fungerer som sekundær tætning omkring akslen
  • Er ikke retningsbestemt
  • Trykfjederen er ekstern



Tekniske specifikationer

Kvalitet:

  • Fjeder i rustfrit stål
  • Pakninger i enten nitril eller EPDM
  • Glideringen er i rustfri eller TC
  • Sædet er fremstillet i kul, eller TC

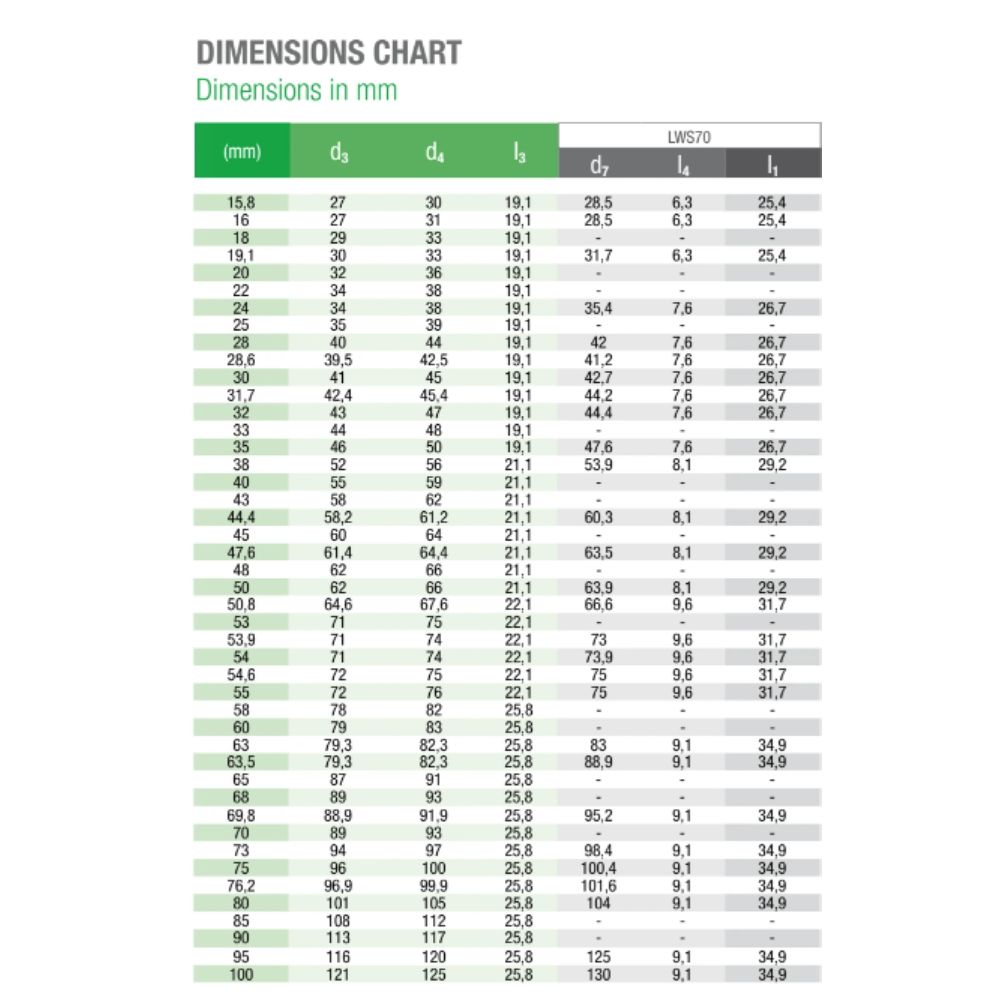

Varenummer Aksel dia.
mm.
Roterende del
materiale
Stationær del
materiale
Gummi
kvalitet
Basisenhed
03452800241E
24,0
Rustfri
Kul
EPDM
STK
03452800241V
24,0
Rustfri
Kul
Viton
STK
03452800281E
28,0
Rustfri
Kul
EPDM
STK
03452800281N
28,0
Rustfri
Kul
NBR
STK
03452800289E
28,0
Tc
Tc
EPDM
STK
03452800289N
28,0
Tc
Tc
NBR
STK
03452800301E
30,0
Rustfri
Kul
EPDM
STK
03452800301N
30,0
Rustfri
Kul
NBR
STK
03452800301V
30,0
Kul
Rustfri
Viton
STK
03452800307E
30,0
Sic
Sic
EPDM
STK
03452800309E
30,0
Tc
Tc
EPDM
STK
Varenummer Aksel dia.
mm.
Roterende del
materiale
Stationær del
materiale
Gummi
kvalitet
Basisenhed
03452800309N
30,0
Tc
Tc
NBR
STK
03452800321E
32,0
Rustfri
Kul
EPDM
STK
03452800351E
35,0
Rustfri
Kul
EPDM
STK
03452800351N
35,0
Rustfri
Kul
NBR
STK
03452800355E
35,0
Kul
Sic
EPDM
STK
03452800357V
35,0
Sic
Sic
Viton
STK
03452800359E
35,0
Tc
Tc
EPDM
STK
03452800359N
35,0
Tc
Tc
NBR
STK
03452800359V
35,0
TC
TC
Viton
STK
03452800381E
38,0
Rustfri
Kul
EPDM
STK
Varenummer Aksel dia.
mm.
Roterende del
materiale
Stationær del
materiale
Gummi
kvalitet
Basisenhed
03452800381N
38,0
Rustfri
Kul
NBR
STK
03452800389E
38,0
Tc
Tc
EPDM
STK
03452800389N
38,0
Tc
Tc
NBR
STK
03452800501E
50,0
Rustfri
Kul
EPDM
STK
03452800501N
50,0
Rustfri
Kul
NBR
STK
03452800507E
50,0
Sic
Sic
EPDM
STK
03452800509E
50,0
Tc
Tc
EPDM
STK
03452800509N
50,0
Tc
Tc
NBR
STK
03452800511N
50,8
Kul
Rustfri
Nitril
STK
03452800519E
50,8
TC
TC
EPDM
STK
Varenummer Aksel dia.
mm.
Roterende del
materiale
Stationær del
materiale
Gummi
kvalitet
Basisenhed
03452800551V
55,0
Kul
Rustfri
Viton
STK
