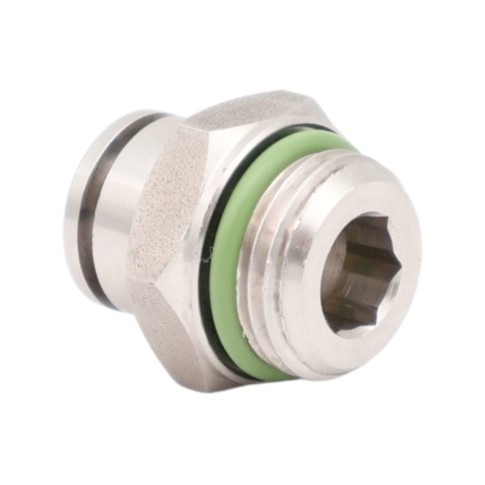

Push-in brystnippel, rustfri AISI 316

Anvendelse:

Push-In brystnippel og BSPP gevind velegnet til trykluft slanger i forbindelse med pneumatiske styrede komponenter indenfor fødevare, kemiske og farmaceutiske industri.

Konstruktion:

Udformet så der opnås et højt sanitært niveau og en lang levetid.

Tekniske specifikationer

Kvalitet:

Alle dele er fremstillet i syrefast rustfrit stål AISI 316.
Pakning i Viton gummi.

Temperatur:

Temperatur dækker fra -20°C til +150°C.
Maksimalt arbejdstryk på 20 bar ved +20°C.

Varenummer Nominel dim.
mm.
Tilslutning
RG
Nøglevidde NV
mm.
Indbygningsmål L1
mm.
Indbygningsmål L2
mm.
Nettovægt
kg.
Basisenhed
0278020400
4,0
M5
11,0
24,4
7,5
0,010
STK
0278020401
4,0
1/8"
14,0
22,6
8,0
0,017
STK
0278020501
5,0
1/8"
14,0
24,1
8,0
0,024
STK
0278020502
5,0
1/4"
17,0
24,1
10,0
0,030
STK
0278020600
6,0
M5
11,0
24,8
5,5
0,010
STK
0278020601
6,0
1/8"
14,0
24,6
8,0
0,016
STK
0278020602
6,0
1/4"
17,0
24,6
10,0
0,023
STK
0278020801
8,0
1/8"
14,0
27,6
8,0
0,017
STK
0278020802
8,0
1/4"
17,0
26,6
10,0
0,024
STK
0278020803
8,0
3/8"
21,0
26,7
10,0
0,037
STK
0278021002
10,0
1/4"
17,0
29,6
10,0
0,280
STK
Varenummer Nominel dim.
mm.
Tilslutning
RG
Nøglevidde NV
mm.
Indbygningsmål L1
mm.
Indbygningsmål L2
mm.
Nettovægt
kg.
Basisenhed
0278021003
10,0
3/8"
21,0
26,8
10,0
0,035
STK
0278021202
12,0
1/4"
21,0
31,0
10,0
0,035
STK
0278021203
12,0
3/8"
21,0
31,0
10,0
0,040
STK
0278021204
12,0
1/2"
27,0
30,5
12,0
0,064
STK
0278021404
14,0
1/2"
27,0
31,5
12,0
0,103
STK
0278021604
16,0
1/2"
27,0
32,2
10,0
0,125
STK
