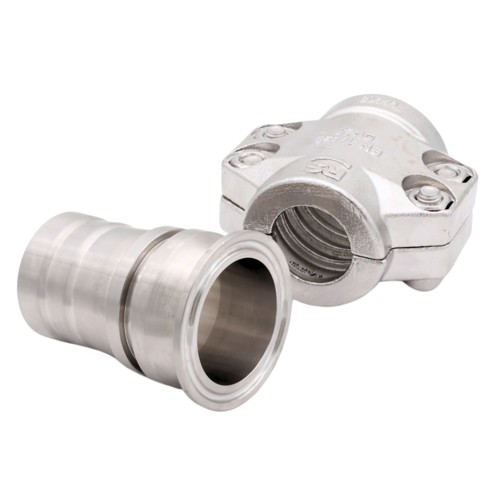

ISO Clamp krave

Anvendelse:

AFT klemarmatur med CLAMP tilslutning til produktslanger, der skal kobles til udstyr.
• Armaturet spændes fast med rustfri bakker.



Konstruktion:

Armaturet består af en studs og et sæt bakker fremstillet i rustfri, der spændes sammen omkring slangen, samtidig med at studsen låses i en reces.
• Klemarmaturet kan genbruges i tilfælde af udskiftning af slange.
• Leveres for tilslutning med Clamp.
• Tilslutninger mellem 25,0 mm. og op til 102,0 mm.

Tekniske specifikationer

Kvalitet:

Studsen er fremstillet i rustfri stål AISI 316 med en overfladeruhed indvendigt på R 0,8 µ og forsynet med batchnummer. Bakkerne er fremstillet i rustfri stål AISI 304.

Varenummer Nominel dim.
mm.
Tilslutning
Clamp krave
Ø ID slange
mm.
Ø OD slange
mm.
Længde L
mm.
Basisenhed
0463020064
19,0
25,0
19,0
29-33
54,6
STK
0463025064
25,0
25,0
25,0
35-39
67,5
STK
0463038064
38,0
38,0
38,0
49-53
66,1
STK
0463038067
38,0
51,0
38,0
49-53
64,8
STK
0463038084
38,0
38,0
38,0
52-56
66,1
STK
0463050064
51,0
51,0
51,0
60-64
80,3
STK
0463050084
51,0
51,0
51,0
63-67
80,3
STK
0463050104
51,0
51,0
51,0
68-72
80,3
STK
0463065084
63,5
63,5
63,5
77-81
94,8
STK
0463075084
76,1
76,0
76,0
89-94
102,3
STK
0463102084
101,6
102,0
101,6
114-119
132,8
STK
