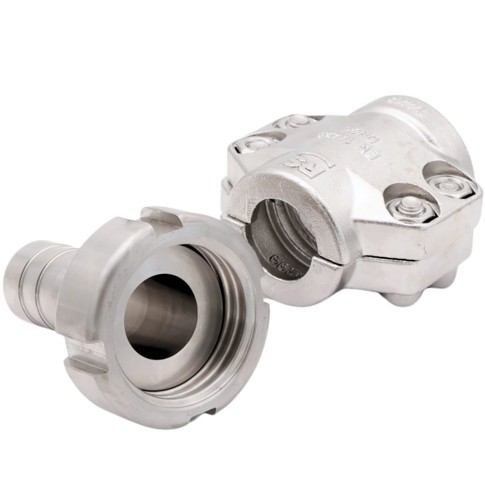

DS omløber

Anvendelse:

AFT klemarmatur med DS tilslutning til produktslanger, der skal kobles til udstyr.
• Armaturet spændes fast med rustfri bakker



Konstruktion:

Armaturet består af en studs og et sæt bakker fremstillet i rustfri stål, der spændes sammen omkring slangen, samtidig med at studsen låses i en reces.
• Klemarmaturet kan genbruges i tilfælde af udskiftning af slange
• Leveres med omløber efter DS-standard
• Tilslutninger mellem 25,0 mm. og op til 102,0 mm.

Tekniske specifikationer

Kvalitet:

Studsen er fremstillet i rustfri stål AISI 316 med en overfladeruhed indvendigt på R 0,8 µ og forsynet med batchnummer. Bakkerne er fremstillet i rustfri stål AISI 304.

Varenummer Nominel dim.
mm.
Tilslutning DS
omløber
Ø ID slange
mm.
Ø OD slange
mm.
Længde L
mm.
Basisenhed
0463020061
19,0
25,0
19,0
29-33
66,3
STK
0463025061
25,0
25,0
25,0
36-39
66,3
STK
0463025065
25,0
38,0
25,0
36-39
71,3
STK
0463025071
25,0
25,0
25,0
39-42
66,3
STK
0463032061
32,0
38,0
32,0
42-46
71,5
STK
0463038051
38,0
38,0
38,0
47-51
71,5
STK
0463038061
38,0
38,0
38,0
49-53
71,5
STK
0463038065
38,0
51,0
38,0
49-53
71,5
STK
0463050061
51,0
51,0
51,0
60-64
87,5
STK
0463050065
51,0
63,5
51,0
60-64
80,5
STK
0463050081
51,0
51,0
51,0
63-67
87,5
STK
Varenummer Nominel dim.
mm.
Tilslutning DS
omløber
Ø ID slange
mm.
Ø OD slange
mm.
Længde L
mm.
Basisenhed
0463050085
51,0
63,5
51,0
63-67
80,5
STK
0463050101
51,0
51,0
51,0
68-72
87,5
STK
0463065061
63,5
63,5
63,5
74-77
104,0
STK
0463065081
63,5
63,5
63,5
77-81
104,0
STK
0463065085
63,5
76,0
63,5
77-81
100,0
STK
0463075081
76,1
76,0
76,0
89-94
112,0
STK
0463102081
101,6
102,0
100,0
114-119
149,0
STK
