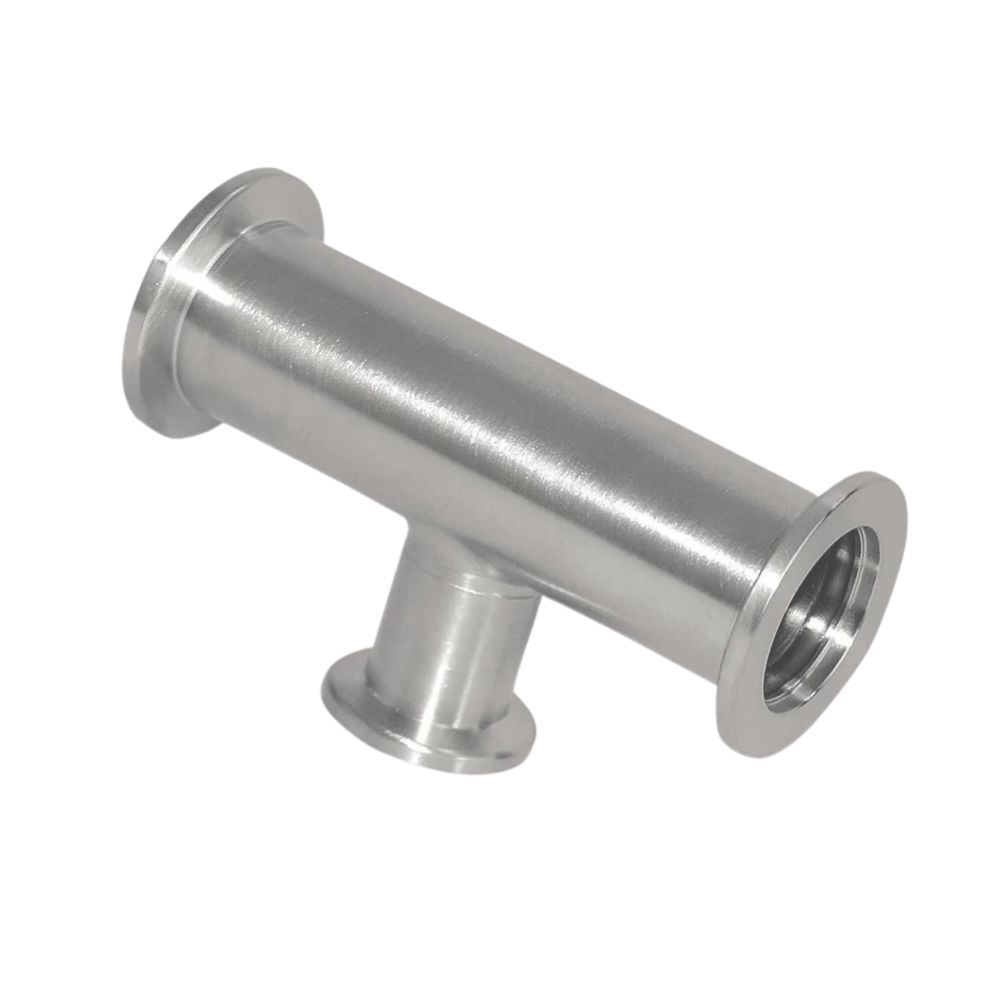

Vakuum T-stykke, reduktion, KF

Anvendelse:

Vakuum T-stykke efter KF-standarden (Klein Flange) med reduktion, der gør det muligt at forbinde to forskellige rørdimensioner direkte i én og samme komponent. T-stykket er ideelt til at integrere mindre komponenter eller måleudstyr (såsom trykmålere, sensorer eller mindre ventilationsventiler) direkte på en større hovedlinje i processen. Da samlingerne monteres og afmonteres helt uden brug af værktøj, sikrer komponenten maksimal fleksibilitet i systemer med hyppig rengøring, vedligeholdelse eller ændringer i opbygningen.

Konstruktion:

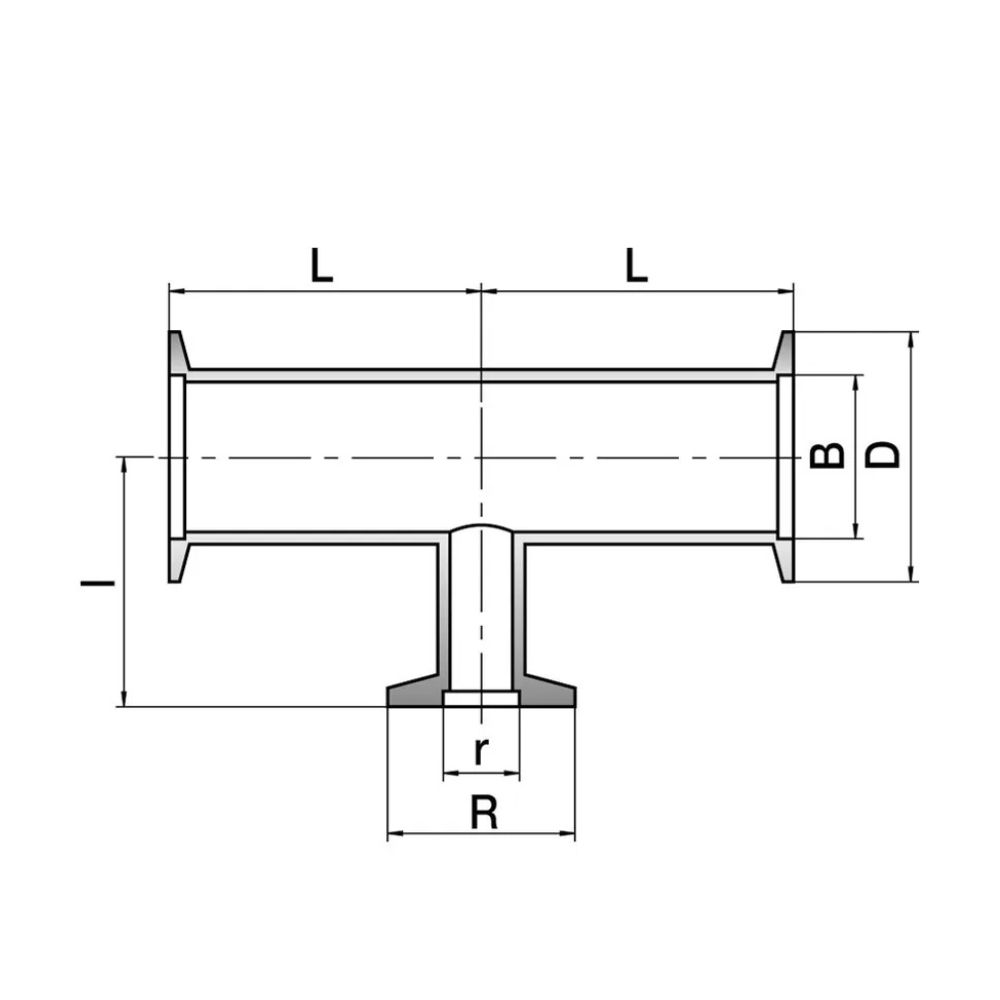

T-stykket er udført med en præcis, vinkelret og reduceret afgrening, der sikrer en velfungerende overgang mellem systemets forskellige dimensioner. Det monteres i alle tre ender ved hjælp af standard centreringsringe med indbyggede pakninger, som fikseres med udvendige KF-klemmer tilpasset de specifikke tilslutningsstørrelser på henholdsvis hovedløb og afgrening. Konstruktionen sikrer en hurtig og pålivelig tætning, der er velegnet til både lavt, mellem og højt vakuum.

• Overholder standarderne DIN 28403 og ISO 2861.
• Tilslutninger leveres i dimensioner fra DN25/DN16 til DN50/DN40.
• Vakuumtrykket afhænger af det valgte O-ring-materiale.

Kvalitet:

Fremstillet i rustfrit stål AISI 316L. Materialet og den præcise forarbejdning garanterer optimal korrosionsbestandighed og fuld kompatibilitet med andre standardiserede KF-komponenter i overensstemmelse med de gældende DIN/ISO-standarder.
