Vulcano-slangen og Bridge-W2-spændebåndet – en perfekt vakuum-duo

Du har valgt den rigtige vakuumslange. Spiralforstærket, fødevaregodkendt og dimensioneret til undertrykket. Studsen sidder fast og systemet trækker undertryk som det skal. Alt tyder på, at samlingen er god. Men det der i virkeligheden afgør, om slangen holder over tid, er ofte den mindste komponent i samlingen: spændebåndet.

Et spændebånd på afstand ligner umiddelbart alle andre spændebånd. Men på en vakuumslange med stålspiral er det kantens geometri der taler for, hvilket spændebånd der er det rigtige valg.

Hvor vi i vores seneste video om vakuumfittings stillede skarpt på samlingerne i et vakuumsystem, går vi her et lag dybere: til overgangen fra slange til studs, hvor spændebåndet er det, der skaber tætheden. Vores Account Manager, Ajnur Hrnjic, giver dig overblikket over den helt rette vakuum-duo.

Duoen består af to komponenter: en fleksibel vakuumslange og et spændebånd, der er tilpasset dens geometri. Hver for sig er de gode komponenter. Det er samspillet mellem dem, der gør forskellen.

Blandt vores PUR-slanger finder du Vulcano-slangerne – transparente polyurethanslanger med en indbygget, PU-belagt stålspiral, der modvirker vakuumkræfterne og holder tværsnittet åbent under undertryk.

3 kernegenskaber gør den til et solidt valg til vakuum i procesindustrien:

1. Transparent væg og glat inderside: Du får fuldt overblik over flowet under vakuum, og den glatte overflade minimerer friktion og belægning, så du undgår tilstopning og tab af vakuum.
2. Robust i våde miljøer: Slangen modstår hydrolyse og mikroorganismer, så du kan anvende vakuum sikkert i fedtholdige fødevareprocesser og i pharma.
3. Bredt temperaturspænd og strenge regulatoriske krav: Med et temperaturspænd fra -40 °C til +90 °C og undertryk op til 0,40 bar sikrer du stabilt vakuum, selv når processen svinger kraftigt. Slangen overholder forordningerne EC 1935/2004, EU 10/2011 og FDA, så dokumentationen er i orden over for både jeres kunder og tilsyn.

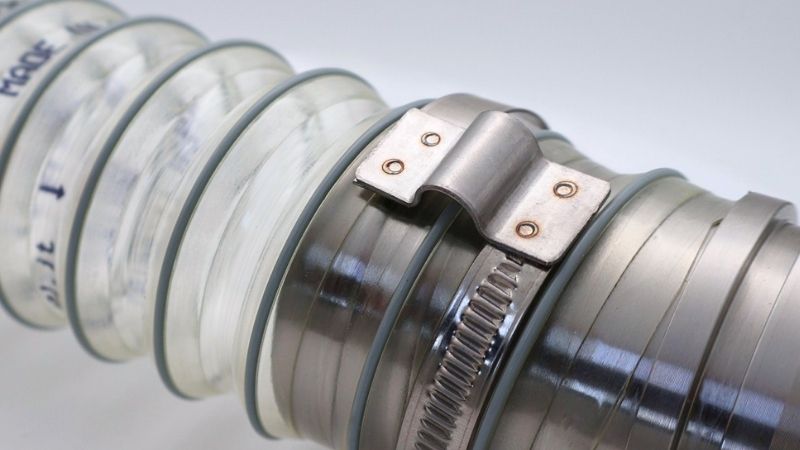

Bridge W2 er et spændebånd i rustfrit stål (AISI 430) med afrundede kanter og en broform, der er tegnet specifikt til spiralforstærkede vakuumslanger. Hvor et traditionelt spændebånd ofte er fladt og skarpt, følger W2 slangens udformning.

På ydersiden af stålspiralen danner Vulcano-slangen en række forhøjninger med små riller imellem – fordybninger, der løber hele vejen rundt om slangen. Det er præcis dér, den afrundede kant på Bridge W2 lægger sig ind. I stedet for at hvile oven på spiralryggen som en skarp linje, fordeler båndet spændekraften jævnt 360 grader rundt om slangevæggen.

 I daglig drift giver den geometri 3 konkrete fordele:

• Ensartet overfladetryk: Kraften spredes over hele kontaktfladen mod studsen. Resultatet er en stabil og pålidelig vakuumtætning uden svage zoner.
• Mekanisk aflastning af spiralen: Der er ingen punktbelastning, der over tid kan arbejde sig ind i polyurethanen eller deformere spiralen.
• Hygiejnisk pasform: Den jævne tilspænding efterlader ingen pressemærker eller folder, hvor produktrester og fugt ellers kan bygge sig op.

Fejlen opstår ofte i bedste mening. En tekniker eller operatør skal montere en ny vakuumslange og griber et klassisk spændebånd fra hylden, fordi diameteren umiddelbart passer. Samlingen spændes til, holder tæt ved opstart og fremstår helt som den skal. Problemet er bare, at et klassisk bånd med skarpe, retvinklede kanter arbejder mod spiralens konstruktion fra første driftstime.

Hver gang slangen udsættes for vibrationer og trykvariationer, gnaver de skarpe kanter sig lidt dybere ned i polyurethanen. Materialet bliver klemt mellem to hårde flader og mister sin elasticitet netop dér, hvor båndet sidder.

Over tid udvikler det sig til en regulær gennemskæring, hvor slangen krakelerer langs vindingerne længe før sin egentlige levetid. I et vakuumsystem viser sliddet sig sjældent som dryp på gulvet. Tværtimod. Undertrykket suger rumluft, fugt og partikler ind gennem de mikroskopiske revner. Konsekvensen er oxidering, mikrobiologisk forurening eller en kompromitteret batch, som først opdages i den efterfølgende kvalitetskontrol.

Som vi tidligere har været inde på, er en stålspiral ikke en adgang til problemfri vakuum-drift, hvis slangens materiale ikke passer til processen. Den samme logik gælder ved samlingen: Selv den mest slidstærke slange svigter før tid, hvis det forkerte spændebånd skærer den i stykker udefra.

For at sikre, at samlingen forbliver fuldstændig tæt over tid, betaler det sig at gå grundigt til værks under montagen.

Her er 3 ting, det betaler sig at have styr på for at opnå det helt rette match.

1. Dimensionér efter slangens udvendige diameter: Vælg spændebåndets diameterspænd efter slangens ydre diameter målt hen over spiralen og ikke efter den nominelle indvendige. Bridge W2-spændebåndet dækker ø40-330 mm og matcher alle vores Vulcano-slanger.
2. Placér den afrundede bro rigtigt: Kanten skal ligge præcist i rillen mellem to spiralvindinger – ikke oven på selve spiralen. Spænd derefter jævnt hele vejen rundt med et kontrolleret moment, uden at overspænde.
3. Sørg for korrekt jording: Vulcano-slangen har antistatisk vægmateriale, der leder statisk elektricitet væk. Men ladningen skal videre ud af systemet, ellers kan der opstå gnister særligt ved transport af tørstoffer og pulver. Blotlæg stålspiralen i begge slangeender og forbind den til anlæggets jordforbindelse, så statisk afledning opnås.

Et vakuum-setup er en kæde. Slangen, koblingerne, spændebåndet – alt hænger sammen. Og som med al kæde-logik gælder det, at det svageste led afgør, hvor holdbar den er. Vulcano og Bridge W2 er et gennemtænkt match, fordi båndets geometri er tilpasset slangens spiral. Tæt, hygiejnisk og skånsomt på én gang.

Derfor er den vigtigste ting at huske: Vælg ikke spændebånd på diameter alene. Vælg det, der passer til slangens konstruktion.

Overvejer du dette setup til jeres proceslinje? Ring til os på +45 7020 0422 eller skriv til foresporgsel@alfotech.dk, så hjælper vi dig i mål med den rette løsning.

Det virker ved opstart, men det holder sjældent. Et almindeligt spændebånd har flade, skarpe kanter, og selv når det spændes nænsomt, får daglige vibrationer, tryksvingninger og håndtering med tiden kanterne til at arbejde sig ind i polyurethanen langs spiralen. Vælg derfor et spændebånd der passer til slangens udvendige geometri.

Efterse slangen umiddelbart op ad spændebåndets kanter. Hvis du observerer blegning i polyurethanen, dybe klemriller eller begyndende krakeleringer langs spiralen, er slangevæggens struktur svækket, og slangen bør udskiftes.

Kantens geometri. Et almindeligt bånd har flade, retvinklede kanter, der ligger oven på slangens overflade som en skarp linje. Et vakuumspændebånd som Bridge W2 har afrundede kanter og en broform, der lægger sig ned i rillen mellem spiralvindingerne. Forskellen kan være svær at se med det blotte øje, men i drift får du en samling, der holder på den lange bane.

Slangen leveres med fuld sporbarhed, batchnummer og overensstemmelseserklæring iht. EC 1935/2004, EU 10/2011 samt FDA CFR 21-177.2600. Materialet er fri for blødgørere, nitrosaminer og phthalater, så I trygt kan anvende slangen til følsomme fødevare- og pharma-processer.
