Slangevalgsguiden: Under tryk

Ved du hvilken rolle trykket spiller, når du skal vælge ny slange?

Trykket i en slange er afgørende for både dens ydeevne og sikkerhed. Det er vigtigt at forstå forskellen mellem arbejds- og sprængtryk, og hvordan de påvirker slangens holdbarhed og levetid. Og så er der lige det med temperaturen...

Ville det ikke være rart at have en klar forståelse af disse koncepter, så du kan træffe bedre valg og forbedre både effektiviteten og sikkerheden på procesanlægget?

Læs med i denne udgave af Slangevalgsguiden, hvor vi sætter fokus på trykkets rolle for valg af slange og hvordan temperaturen også spiller ind.

Når vi snakker om slanger til industriel brug, er der to begreber du bør forholde dig til: arbejdstryk og sprængtryk.

• Arbejdstrykket er det maksimale pres, en slange kan håndtere på en sikker og effektiv måde under normale driftsforhold.
• Sprængtrykket er det punkt, hvor slangen ikke længere kan modstå trykket og vil fejle.

Det er vigtigt at forstå disse begreber for at sikre, at du vælger den rigtige slange efter behov og kører med en sikker og effektiv drift. Hvis slangen ikke lever op til kravene, risikerer jeres produktion helt at gå i stå - i værste fald kan det resultere i livsfarlig personskade, især i forbindelse med CIP-rengøring, som ofte involverer kemiske væsker ved høj temperatur.

Temperatur har en stor indflydelse på en slanges modstandsdygtighed overfor arbejdstrykket.

Når temperaturen stiger, falder slangetrykket ofte til følge. Som resultat reduceres slangematerialets styrke og slangen bliver mindre modstandsdygtig overfor arbejdstrykket. Har du for eksempel en slange, som er opgivet til 10 bar ved 20°C grader, falder arbejdstrykket typisk med 40% når temperaturen når 90°C grader. Men det varierer fra slangetype til slangetype.

Det er afgørende at overveje arbejdstemperaturer sammen med trykkrav, når man du skal vælge den mest passende slange. Sørg for at den kan holde til både de nødvendige arbejdstryk og de forventede arbejdstemperaturer.

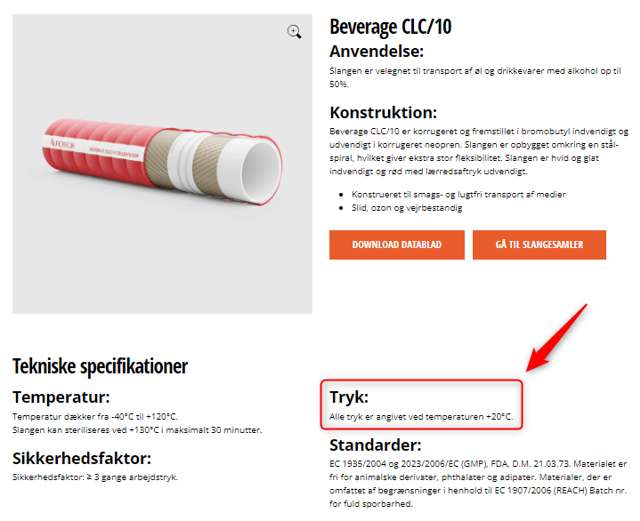

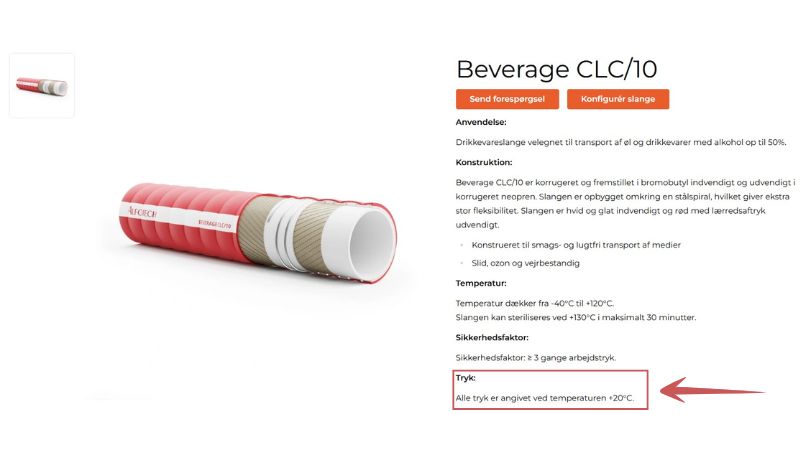

OBS! Trykinformationer på en slange er altid opgivet ved temperaturen +20°C, for eksempel som vist herunder.

Trykprøvning er i bund og grund din ekstra sikkerhed for, at slangen kan holde til det arbejdstryk, du planlægger at køre med i anlægget. Det er en kontrolleret styrke- og tæthedstest, hvor slangen udsættes for et kortvarigt statisk overtryk for at bekræfte dens fulde integritet, før den kommer ud på linjen.

Formålet er at fange svagheder i enten slangen eller montagen af koblingerne, inden du sætter den i drift. På den måde reducerer du risikoen for sprængninger og lækager, som ellers kan føre til personskader, produktionsstop eller i værste fald tilbagekaldelser.

Fejl på slanger viser sig sjældent som en pludselig og "ren" sprængning uden varsel. Ofte er et brud kulminationen på en længere nedbrydningsproces. Ved gentagne overtryk eller de frygtede trykstød (hydrauliske chok) bliver slangens indre struktur sat på en hård prøve, og det efterlader spor, som du kan tage i opløbet.

Det er derfor vigtigt at kende de visuelle indikatorer, før de udvikler sig til et egentligt svigt under drift. Her er de mest gængse tegn på, at din slange er i farezonen:

• Bobler i yderrøret: Det er et af de mest kritiske tegn. Det tyder ofte på, at mediet eller gas er trængt gennem slangevæggen og nu samler sig under yderkappen. Hvis "boblen" punkterer, kan det resultere i en farlig stråle under højt tryk.
• Mikrosprækker og "weather checking": Små revner i overfladen indikerer, at materialet har mistet sin elasticitet (ofte pga. varme eller UV-lys). Det kan give adgang for fugt og medie til armeringen, hvis revnerne går igennem coveret.
• Fugt eller medie i armeringen: Hvis du ser væske sive ud ved selve armeringen eller ved overgangen til koblingen, er det et tegn på korrosion af stålforstærkningen, hvilket svækker slangens fundamentale styrke lynhurtigt.
• Udposninger og deformation: Lokale "buler" på slangen eller tegn på, at slangen er ved at bevæge sig ud af koblingspresningen, er direkte advarsler om, at armeringen har givet efter.

Regelmæssig inspektion og udskiftning efter en fast plan, kombineret med trykprøvning af kritiske slangesamlinger, er derfor en central del af en forebyggende vedligeholdelsesstrategi. Det handler i sidste ende om sund fornuft og økonomi: Det er ofte langt billigere at skifte en slange ”for tidligt” end at håndtere konsekvenserne af et brud under fuldt højt tryk.

Hos os er tryk ikke en teoretisk størrelse, men en del af vores faste kvalitetssikringsprocedure. Vi trykprøver slanger med en sikkerhedsmargin på typisk 1,5 gange det angivne arbejdstryk, så der er dokumentation for, at løsningen holder til virkeligheden på jeres anlæg. Det vil altså sige, at hvis jeres arbejdstryk 10 bar, trykprøver vi typisk ved 15 bar.

Hvis slangen indgår i kritiske proceslinjer eller audits, kan du med fordel tilvælge et trykprøvecertifikat sammen med din slangeløsning. Certifikatet dokumenterer blandt andet kundedata, slangespecifikationer, anvendte teststandarder (ISO 1307 og DIN 7715) samt prøvetryk og inspektionsdato.

Det gør det nemt for jer at dokumentere over for myndigheder og interne kvalitetsafdelinger, at slangen er testet og godkendt til netop jeres driftsbetingelser.

Fik du set Peter's Week med tryktest af slangen? Vi viser dig, hvordan vi tryktester slanger. Det giver dig et billede af, hvordan vi arbejder med tryk og sikkerhed i praksis.

I næste udgave kommer vi nærmere ind på koblingstyper til slanger og ser nærmere på deres specifikke egenskaber. Vi giver dig et simpelt overblik og klæder dig endnu bedre på til at træffe det rette slangevalg!
