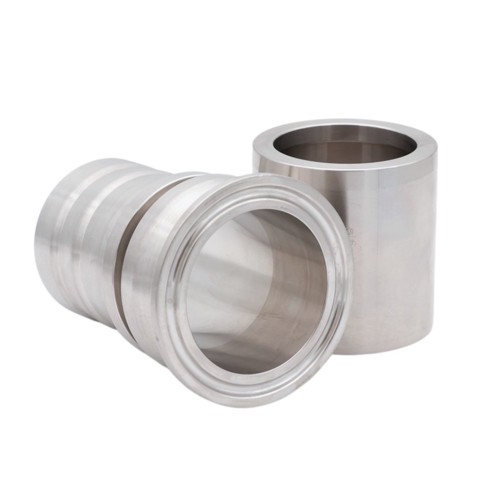

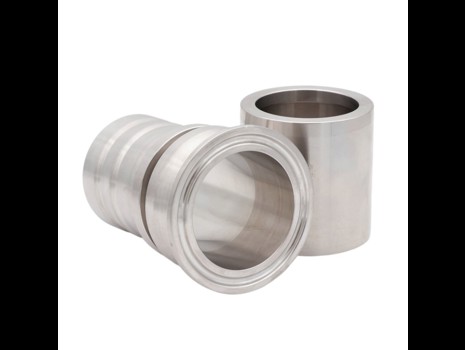

ISO Clamp krave

Anvendelse:

Velegnet til kemiopgaver samt medier med krav til høj temperatur. Kan også anvendes på fyldeudstyr.

Konstruktion:

Koblingen består af en studs og en muffe, der presses sammen under stort tryk og derved skaber en stærk og meget glat overgang mellem slange og kobling. Speciel udførelse mulig.



Tekniske specifikationer

Kvalitet:

Studs er fremstillet i rustfrit stål AISI 316 og muffen er fremstillet i rustfrit stål AISI 304.

Varenummer Nominel dim.
mm.
Tilslutning
Clamp krave
Ø ID slange
mm.
Ø OD slange
mm.
Længde L
mm.
Basisenhed
0468241325TS
13,0
25,0
13,0
25,0
47
STK
0468242031TS
20,0
25,0
20,0
31,0
54,6
STK
0468242540TS
25,0
25,0
25,0
40,0
67,2
STK
0468242541TS
25,0
51,0
25,0
40,0
66,3
STK
0468242544TS
25,0
25,0
25,0
45,0
67,2
STK
0468242545TS
25,0
51,0
25,0
45,0
67,2
STK
0468243849TS
38,0
38,0
38,0
49,0
66,1
STK
0468243850TS
38,0
51,0
38,0
49,0
64,8
STK
