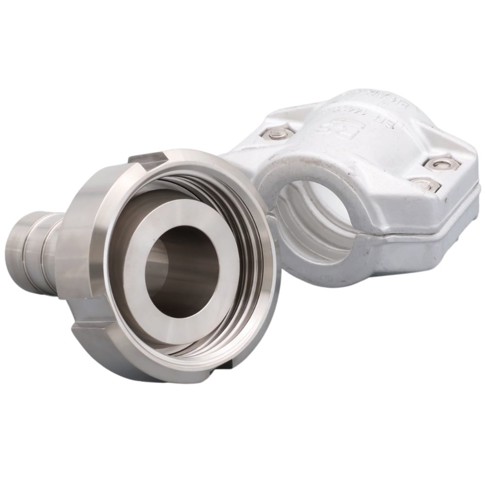

Alu klemarmatur med studs, DIN omløber

Anvendelse:

Klemarmatur med DIN-tilslutning til produktslanger, der skal kobles til udstyr. Armaturet spændes fast med aluminiumsbakker, der giver en relativ lav vægt.

Konstruktion:

Armaturet består af en studs og et sæt bakker fremstillet i aluminium, der spændes sammen omkring slangen, samtidig med at studsen låses i en reces.

  • Klemarmaturet kan genbruges i tilfælde af udskiftning af slange
  • Tilslutninger mellem DIN 25 og op til DIN 100
  • Leveres med omløber efter DIN-standard

Tekniske specifikationer

Kvalitet:

Studsen er fremstillet i rustfrit stål AISI 316 med en overfladeruhed indv. R 0,8 µ. og forsynet med batchnummer. Bakkerne er fremstillet i aluminium.

Varenummer Nominel dim.
mm.
Tilslutning DIN
omløber
Ø ID slange
mm.
Ø OD slange
mm.
Basisenhed
0462250603
25,0
DIN 25
25,0
36-39
STK
0462350603
40,0
DIN 40
38,0
47-50
STK
0462380603
40,0
DIN 40
38,0
50-52
STK
0462380803
40,0
DIN 40
38,0
53-56
STK
0462500603
50,0
DIN 50
51,0
61-63
STK
0462500803
50,0
DIN 50
51,0
63-67
STK
0462501003
50,0
DIN 50
51,0
68-72
STK
0462630803
65,0
DIN 65
63,5
77-81
STK
0462750603
80,0
DIN 80
76,1
86-88
STK
0462750803
80,0
DIN 80
76,1
89-94
STK
0462751203
80,0
DIN 80
76,1
98-101
STK
0462990803
100,0
DIN 100
101,6
114-119
STK
0462991603
100,0
DIN 100
101,6
130-134
STK
